Геотермальный тепловой насос со встроенным бойлером NIBE F1245

278 464 грн.335 504 грн.

Очистить
Артикул: Н/Д Категория: Бренд: NIBE

Геотермальный тепловой насос NIBE F1245 – проверенный временем тепловой насос, который показал высокую энергоэффективность и надежность. По характеристикам полностью соответствует геотермальному тепловому насосу NIBE F 1145, но оснащён встроенным бойлером горячей бытовой воды объёмом 180 литров. Данное техническое решение позволило получить устройство для отопления и нагрева горячей воды в одном корпусе, которое не занимает много места и не требует специализированного помещения. Геотермальный тепловой насос NIBE F1245 – отличное решение для домов площадью до 300м2 со средним потреблением горячей бытовой воды.

Геотермальный тепловой насос NIBE F1245. Внешний вид и управление.

NIBE F1245 выполнен в классическом дизайне и окрашен в белый цвет, что позволяет разместить его, например, на кухне.

Геотермальный тепловой насос на кухне

Геотермальный тепловой насос не требует специальных помещений, нет никаких требований к остеклению либо норм подачи воздуха. Вы его можете разместить в прихожей, на кухне, в топочной, в кладовке, под лестницей… Для примера, обратился заказчик по геотермальному тепловому насосу. Его дом не имел отдельного помещения для топочной и на тот момент отапливался от электрического котла. Счета за электричество были существенные. И еще было ограничение по выделенным киловаттам. Единственное место где он мог расположить оборудование – это было маленькое помещение под лестницей. Были отправлены размеры помещения с фотографиями:

Монтаж теплового насоса NIBE

Данной площади хватило на установку геотермального теплового насоса со встроенным бойлером NIBE F1245-12. Учитывая количество постоянно проживающих людей объём бойлера 180 литров было достаточно, а если держать в бойлере максимальную температуру, то мы получим 240 литров воды температурой 40оС. Модель NIBE F1245-12 имеет мощность компрессора 12 кВт и дополнительную мощность электрических ТЭНов 9 кВт для покрытия отопления при температурах ниже -10оС уличного воздуха. Суммарная тепловая мощность установки составляет 21кВт.

Геотермальный тепловой насос NIBE F1245

Так что геотермальный тепловой насос имеет серьезные преимущества по сравнению с уже традиционными системами.

Геотермальный тепловой насос со встроенным бойлером NIBE F1245
Поставка теплового насоса.

Также, как и тепловой насос NIBE F1145, тепловой насос NIBE F1245 легко разбирается для доставки непосредственно к месту установки. Только вес NIBE F1245 составляет от 250 кг 275 и размеры 60см х 65см в основании и высотой 180см.

Автоматика NIBE, должен признать, лучшая из мне известных. Большой графический цветной дисплей позволяет с легкостью настраивать работу теплового насоса.

Автоматика NIBE

На данной фотографии показывается модуль управления тепловым насосом. На дисплее показана «температурная кривая» — это зависимость температуры теплоносителя системы отопления от температуры уличного воздуха. Чем холоднее на улице, тем выше температура теплоносителя. Особенность геотермального теплового насоса NIBE в том, что если правильно отладить систему, то он совершенно не потребует внимания не только в смене настроек, а вообще в включении и выключении теплового насоса. Система настроена таким образом, что когда средняя температура уличного воздуха в среднем за 24 часа (параметр изменяется) ниже установленной то геотермальный тепловой насос самостоятельно включается и работает в режиме, который учитывает изменения температуры уличного воздуха. И наоборот, когда весной средняя температура повышается выше установленной, то тепловой насос самостоятельно отключается. В идеале, если не учитывать ежегодное обслуживание инженерных систем, тепловой насос сам запускает и останавливает отопление, когда это необходимо, создавая Ваш комфорт и освобождая Ваше время на более важные дела.

Автоматика NIBE

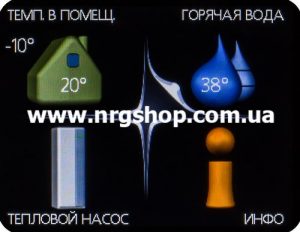

Главное меню.

Интуитивно понятное меню позволяет легко изменять параметры и взрослым, и детям. Из моей практики, если возникали вопросы, то в телефонном режиме родители или жена заказчика легко меняли параметры.

Автоматика NIBE

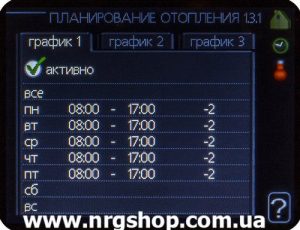

Планирование работы системы отопления.

Для большей эффективности можно запланировать работу геотермального теплового насоса для системы отопления и нагрева горячей воды. Для примера, в большинстве случаев в доме необходимо поддерживать комфортную температуру утром и вечером и в выходные дни, а в остальное время температуру помещения можно снизить.

Автоматика NIBE

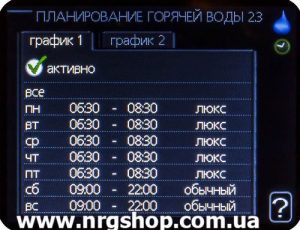

Планирование режима нагрева воды.

Геотермальный тепловой насос NIBE F1245.Технические характеристики.

Всегда стоит помнить, сравнивая параметры тепловых насосов необходимо ставить их все в одинаковые условия. Эти условия обеспечиваются следующими стандартами:

— коэффициент преобразования геотермального теплового насоса COP в соответствии со стандартом EN 14511.

— годовой коэффициент преобразования SCOP в соответствии со стандартом EN 14825.

— уровень шума и звукового давления геотермального теплового насоса в соответствии со стандартами EN 12102 и EN 11203.

Мощность

8 кВт — 1 фаза 230В, 10 кВт — 1 фаза 230В, 12 кВт — 1 фаза 230В, 8 кВт — 3 фазы 400(380)В, 10 кВт — 3 фазы 400(380)В, 12 кВт — 3 фазы 400(380)В

Технические характеристики



3×400 В 1245-51245-61245-81245-101245-12
Данные выходной мощности согласно EN 14511
0/35
Номинальная выходная мощность (PH)кВт4,656,077,679,6611,48
Затрачиваемая мощность (PE)кВт1,081,321,642,012,51
Коэффициент  теплопроизводительностиEN145114,304,594,684,814,57
0/45
Номинальная выходная мощность (PH)кВт3,985,196,708,5510,99
Затрачиваемая мощность (PE)кВт1,171,461,832,273,02
Коэффициент    теплопроизводительностиEN145113,403,563,673,773,64
Дополнительная мощностькВт1/2/3/4/5/6/7 (с возможностью переключения на 2/4/6/9)
Сезонный коэффициент производительности в соответствии с EN 14825
Номинальная теплопроизводительность (расчетная)кВт6 / 57 / 69 / 812 / 1014 / 14
Сезонный коэффициент производительностиEN14825

холодный климат 35° C / 55° C

4,6 / 3,55,0 / 3,75,1 / 3,85,2 / 4,04,9 / 3,8
Сезонный коэффициент производительностиEN14825

умеренный климат, 35° C / 55° C

4,5 / 3,44,8 / 3,64,9 / 3,35,1 / 3,94,8 / 3,7
Показатель энергоэффективности, умеренный климат
Класс энергоэффективности для отопления помещений 35° C

/ 55° C

A++ / A++A++ / A++A++ / A++A++ / A++A++ / A++
Класс энергоэффективности системы для отопления

помещений 35° C / 55° C1)

A+++ / A++A+++ / A++A+++ / A++A+++ / A+++A+++ / A++
Класс энергоэффективности, профиль подачи / горячей водыA / XLA / XLA / XLA / XLA / XL
Электрические параметры
Номинальное напряжение 400 В 3-фазного пер. тока, нейтраль, 50 Гц
Максимальный рабочий ток компрессора, включая систему управления, циркуляционные насосы и погружной

нагреватель мощностью 0 кВт (рекомендованное номинальное зна- чение для плавких предохранителей)

Aсред-

не- квадр.

9,5(1-фаз- ный) (16)4,6(16)6,6(16)6,9(16)9(16)
Пусковой токAсред-

не- квадр.

2318232329
Макс. допустимое сопротивление в точке соединения 2)Ом
Максимальный рабочий ток теплового насоса, включая

погружной нагреватель мощностью 1—2 кВт (рекомендованное номинальное значение для плавких предохранителей)

Aсред-

не- квадр.

18(20)13(16)15(16)15(16)18(20)
Макс. рабочий ток теплового насоса, включая погружной нагреватель 3—4 кВт

(рекомендуемый номинал предохранителя)

Aсред-

не- квадр.

18(20)13(16)15(16)15(16)18(20)
Макс. рабочий ток теплового насоса, включая погружной нагреватель 5—6 кВт

(рекомендуемый номинал предохранителя)

Aсред-

не- квадр.

18(20)13(16)15(16)15(16)18(20)
Максимальный рабочий ток теплового насоса, включая

погружной нагреватель мощностью 7 кВт, подключенный при доставке (рекомендованное номинальное значение для плавких предохранителей)

Aсред-

не- квадр.

18(20)19(20)21(25)21(25)23(25)
Максимальный рабочий ток теплового насоса, включая

погружной нагреватель мощностью 9 кВт, требующий подключения (рекомендованное номинальное значение для плавких предохранителей)

Aсред-

не- квадр.

24(25)19(20)22(25)22(25)24(25)



3×400 В 1245-51245-61245-81245-101245-12
Мощность, насос для рассолаВт30 – 8730 – 8730 – 8735 – 18535 – 185
Мощность, насос для теплоносителяВт7 – 677 – 677 – 677 – 677 – 67
Класс защиты корпуса IP21
Контур  хладагента
Тип хладагента R407C
Хладагент с ПГП 1 774
Объёмкг1,21,51,82,12,0
CO2 эквивалентт2,132,663,193,733,55
Значение отсечки реле высокого/низкого давленияМПа2,9 (29 бар) / 0,15 (1,5 бар)
Реле дифференциального высокого/низкого давленияМПа0,7 (-7 бар) / 0,15 (1,5 бар)
Контур рассола
Мин./макс. давление в рассольной системеМПа0,05 (0,5 бар) / 0,3 (3 бар)
Мин. потокл/с0,190,250,330,400,47
Номинальный потокл/с0,230,300,420,510,65
Макс. доступ. внешнее давл. при номин. потокекПа6258488569
Мин./макс. температура подаваемого рассола°Cсм. схему
Мин. темп. отводимого рассола°C-12
Контур теплоносителя
Мин./макс. давление в системе теплоносителяМПа0,05 (0,5 бар) / 0,4 (4 бар)
Мин. потокл/с0,080,100,130,160,19
Номинальный потокл/с0,100,130,180,220,27
Макс. доступ. внешнее давл. при номин. потокекПа6867646458
Мин./макс. температура теплоносителя°Cсм. схему
Уровень шума (LWA) по EN 12102 при 0/35дБ

(A)

3742434343
Уровень звукового давления (LPA) вычисленные значения по

EN ISO 11203 на расстоянии 0/35 и 1 м

дБ

(A)

21,527282828
Соединения  трубопровода
Внеш. диам. медн. трубы для рассоламм28
Внеш. диам. медн. трубы для теплоносителямм2228
Внешний диам. соединения горячей водымм22
Внешний диам. соединения холодной водымм22



Другое 1245-51245-61245-81245-101245-12
Водонагреватель
Объём

водонагревателя

л180
Макс. давление в

водонагревателе

МПа1,0 (10 бар)
Объем нагрева горячей воды (комфортный режим «Нормальный») Согласно EN16147
Количество горячей воды (40° C) 240240235235230
КПДГВС (профиль

крана XL), 1×230 В

 2,72,72,72,6



Другое 1245-51245-61245-81245-101245-12
КПДГВС (профиль

крана XL), 3×230 В

 2,82,82,82,6
КПДГВС (профиль

крана XL), 3×400 В

 2,72,82,82,82,6
Размеры и вес
Ширинамм600
Глубинамм620
Высотамм1800
Требуемая высота

потолка

мм1950
Защита от коррозии CuERfCuERfCuERfCuERfCuERf
Вес укомплектованно- го теплового насосакг235250215240255220250265230255270235260275240
Вес только

компрессорного модуля

кг103110115121126
Артикул №, 1 x 230 В, нержавеющая сталь 065 146065 147065 148065 149
Артикул №, 3 x 230 В, нержавеющая сталь 065 142065 143065 144065 145
Артикул 3 x 400 В, эмалированный (со счетчиком

электроэнергии)

 065 104065 105065 106065 107065 108
Артикул №, 3 x 400 В, эмаль 065 084065 085065 086065 087
Артикул №, 3 x 400 В, нержавеющая сталь 065 079065 080065 081065 082065 083
Артикул 3 x 400 В,

нержавеющая сталь (со счетчиком

электроэнергии)

 065 309065 310065 311065 312065 313
Артикул №, 3 x 400 В, медь 065 065065 075065 076065 077065 078



Инструкции

Инструкция ползователя теплового насоса NIBE F1245

Инструкция по монтажу теплового насоса NIBE F1245
