Монтаж систем отопления, как и других инженерных систем, со стороны кажется чем-то обычным и не представляет сложности. На мой взгляд, из-за такого сложившегося стереотипа квалификация большинства мастеров заставляет желать лучшего. Система отопления — это не просто батарея на стене, как обычно воспринимается обывателями. Это сложная система, которая включает в себя элементы теплогенерации, транспортировки тепла, безопасности, отключения, расширения, теплоотдачи и автоматизации процессов. При таком разнообразии элементов и технологий мастер не просто пакует соединение. Про качественный монтаж отопления обычно узнают, когда сами сталкиваются с проблемой во время эксплуатации системы. Потому очень важно иметь понимание о качественном монтаже систем отопления при оформлении технического задания на проектирование и монтаж.

Всегда стоит помнить, что система отопления не ограничивается радиатором, это целая система элементов от качества исполнения и монтажа которых будет зависить правильная работа и долговечность всей системы отопления и комфорта во всем доме. А вместо батареи может быть водяной теплый пол, водяные теплые / холодные стены, водяные конвекторы, водяные теплые / холодные потолки, тепловентиляторы, тепловые завесы, воздушное отопление, прогрев ядра монолита здания и многое другое из чего складывается современная система отопления.

https://www.youtube.com/watch?v=ETAusGpeZS0

Фото и проекты представлены у нас на сайте это реальные объекты и выполнены нашей компанией.

Проектирование системы отопления. Почему это важно.

Необходимость проекта обуславливается правильным подбором и компоновкой всех элементов системы отопления. Всегда нужно помнить, что система отопления — это единое целое. Например, устанавливать современный газовый конденсационный котел совместно с батареями, которые работают в высокотемпературном режиме бессмысленно. Данное решение экономически не оправдано, простая потеря средств. А это распространённая практика. Ведь всегда рассказывают про котел, а не про систему в целом. Проект отопления позволит оптимально расходовать средства.

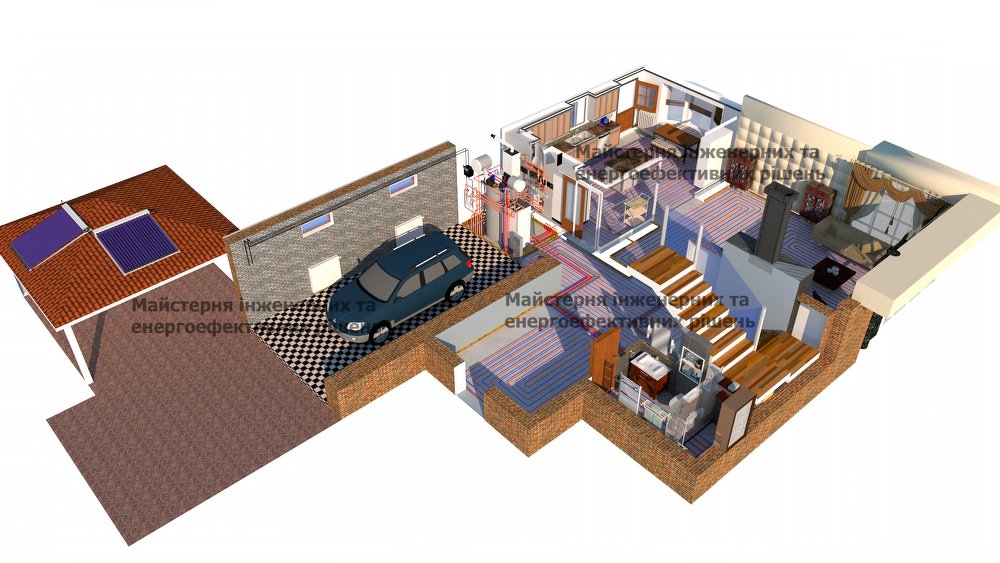

Для примера, рассмотрим монтаж системы отопления теплогенераторами которой выступают тепловой насос, газовый котел и солнечные коллектора.

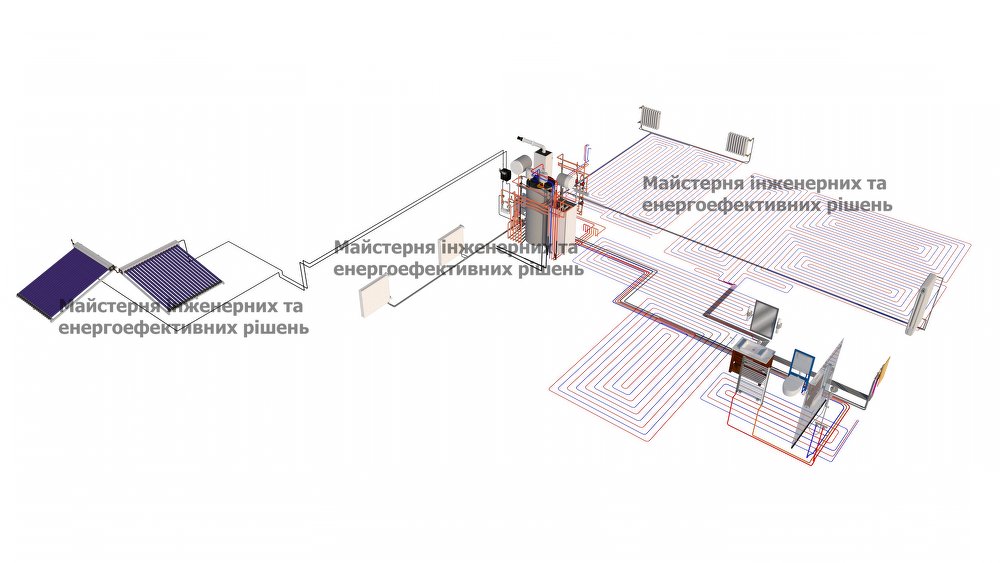

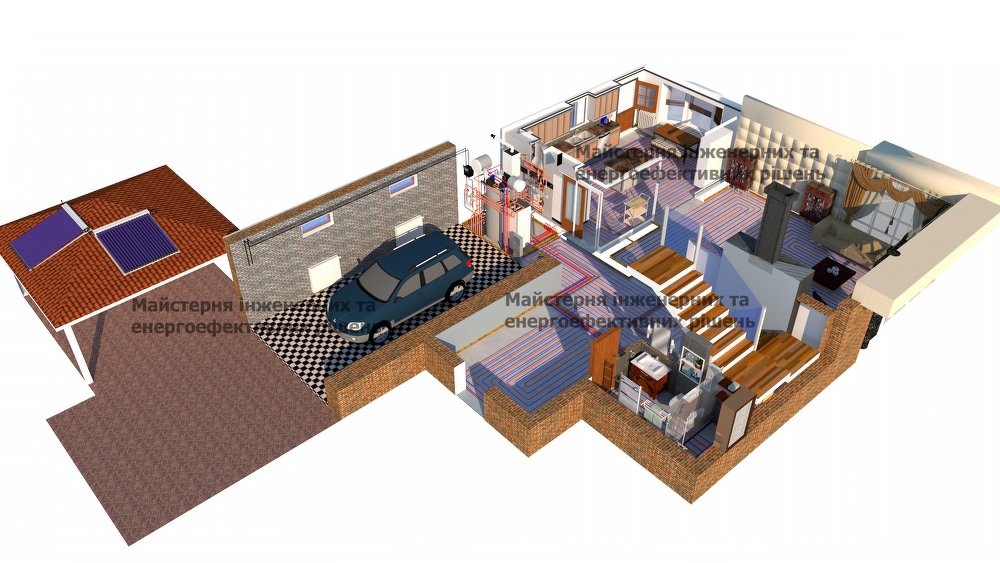

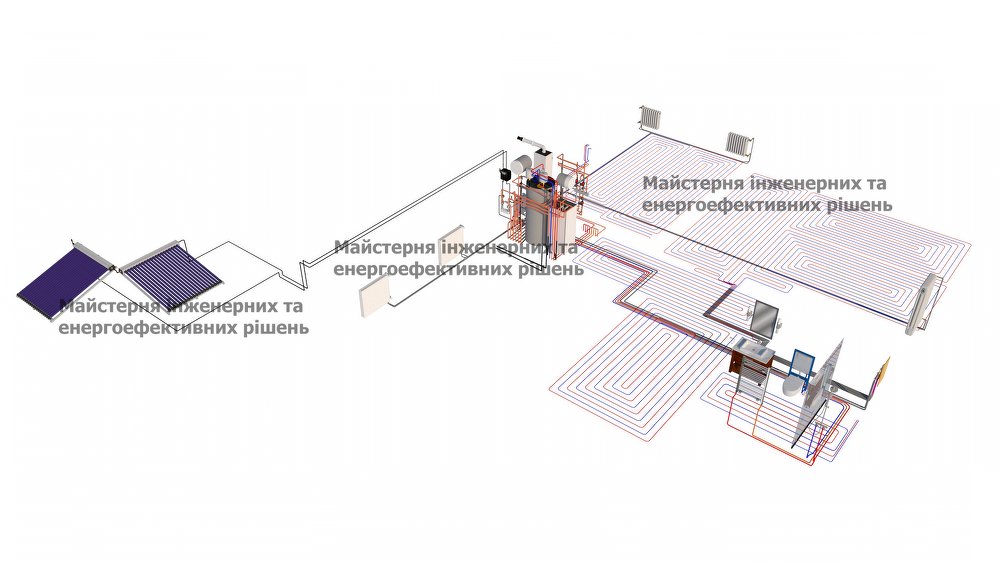

Проектирование систем отопления , монтаж систем отопления

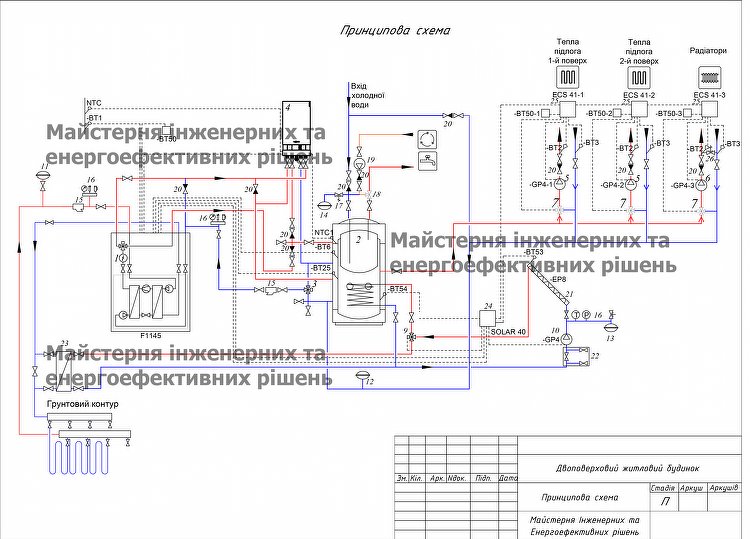

На первом этапе разрабатывается принципиальная схема с подбором оборудования и материалов исходя из потребностей помещений в тепле. Описывается логика работы системы. После выполнения проекта может показаться что в основном все сделано.



И остается только монтаж системы отопления и котельной. И вот здесь оказывается, что это только начало.

Монтаж систем отопления. Особенности.

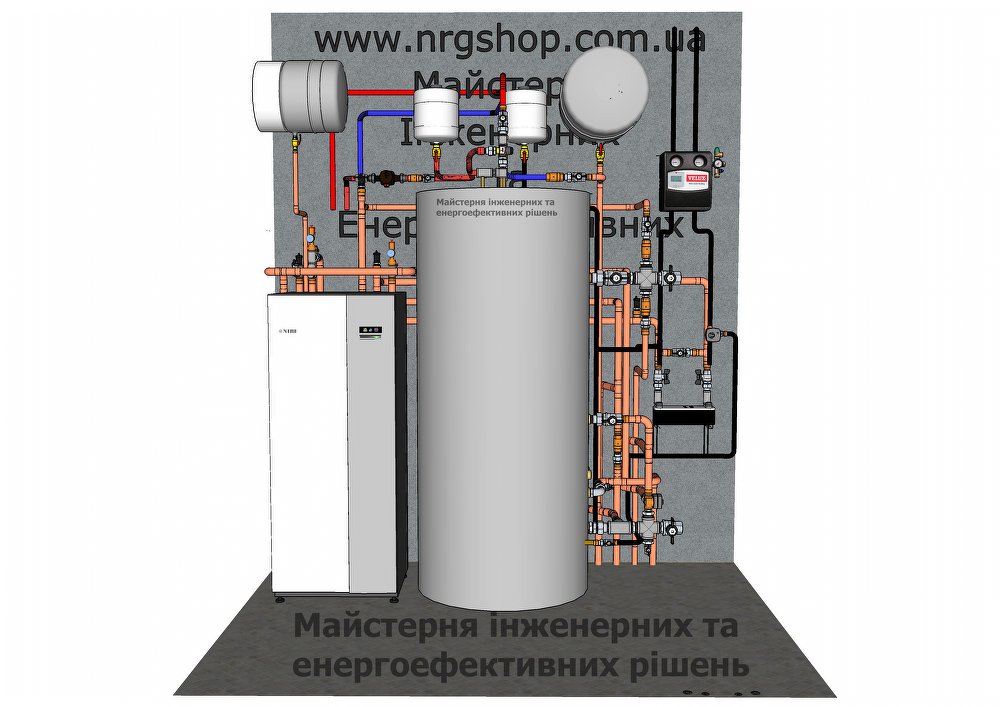

Монтаж котельной , монтаж систем отопления

Первой сложностью с которой сталкиваются монтажники — это размер топочной. В большинстве случаев поначалу инженерным сетям отводят мало внимания и места. Из-за этого помещение оказывается небольшим. Оборудование впихнуть можно, но именно качественный монтаж делает главное. Монтаж системы отопления, которая не только будет корректно работать но и без проблем обслуживаться в будущем.

[su_quote]Главная задача качественного монтажа системы отопления: Размещение и обвязка оборудования таким образом который позволит без особых сложностей добраться до любого элемента системы с последующим сервисом либо заменой в будущем.[/su_quote]

Большинство уже готовых топочных обслужить довольно сложно, а иногда невозможно без определенной модернизации. Также стоит помнить про легкость уборки помещения.

Несколько советов для правильного монтажа топочной:

[su_quote]фильтр грубой очистки должен быть оборудован шаровыми кранами с двух сторон для легкой чистки. Шаровые краны перекрываются и фильтр чистится. На этом часто экономят из-за чего приходится сливать много теплоносителя для чистки фильтра с последующем заполнением системой отопления.[/su_quote]

[su_quote]расширительные баки обязательно должны комплектоваться клапанами подключения расширительных баков либо дополнительным краном для слива бака.[/su_quote]

[su_quote]расширительные баки не стоит монтировать на полу, под ними невозможно помыть пол.[/su_quote]

Монтаж радиатора. Монтаж отопительной системы.

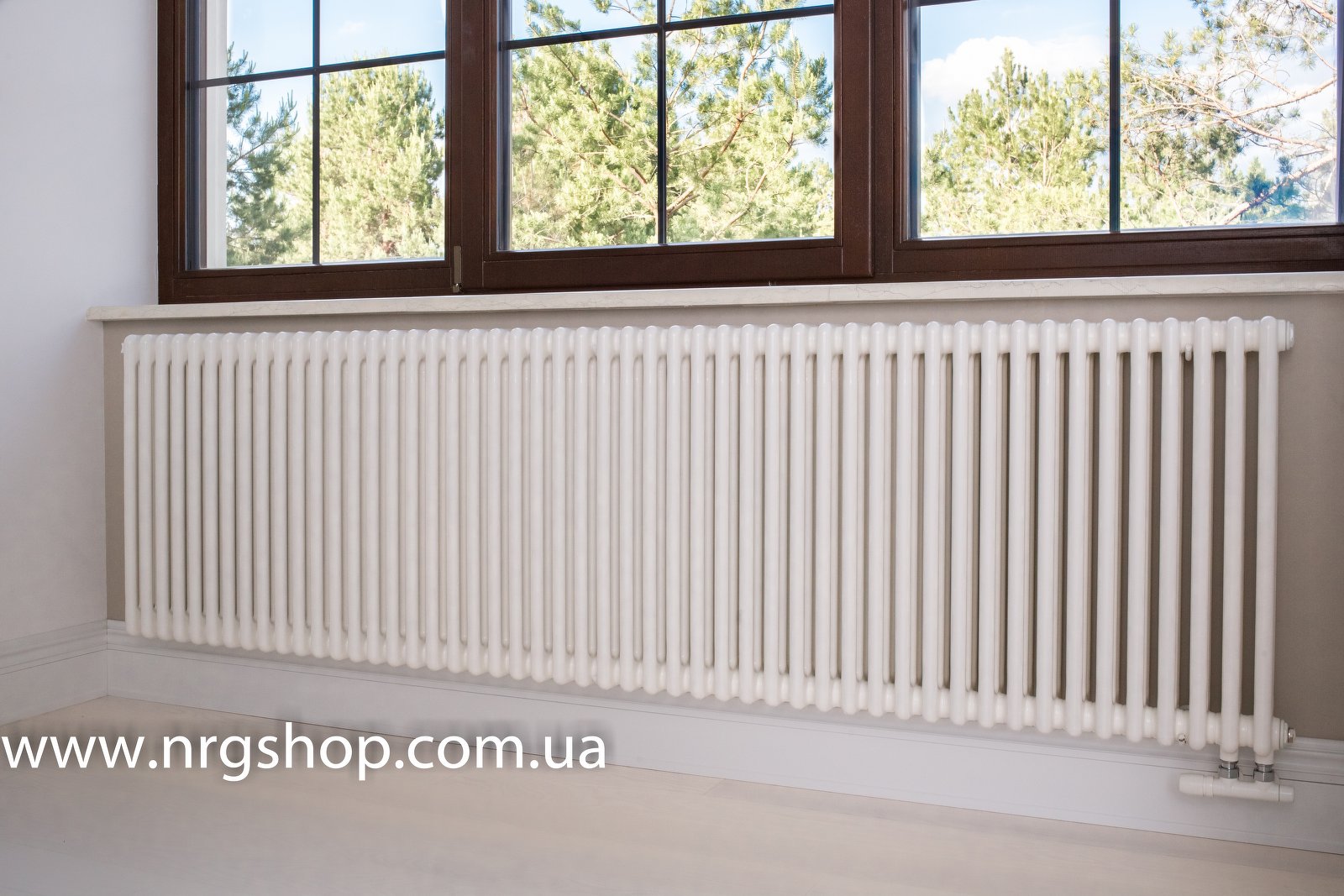

Самое простое при установке отопительной системы – это монтаж радиатора. Не буду расписывать преимуществ и недостатков установки радиаторов бокового, диагонального или нижнего подключения. Здесь стоит обратить внимание на удобство уборки помещения. Я отдаю предпочтение радиаторам с нижним подключением со стены либо боковыми подключением тоже со стены.

установка систем отопления монтаж систем отопления монтаж систем отопления киев монтаж отопления киев системы отопления киев монтаж системы отопления монтаж отопления в киеве монтаж отопление системы отопления монтаж отопление монтаж монтаж системы отопления дома установка отопительной системы

Установка отопительной системы, советы:

[su_quote]предпочтительно, чтобы подключение радиатора было со стены, а не из пола. Это облегчает уборку помещения, а также снимает много вопросов с такими напольными покрытиями как ламинат. Ламинат довольно «живое» покрытие. В нем нужно предусмотреть больше на несколько миллиметров отверстие для люфта с разных сторон через которое будет подключатся радиатор(в случае нижнего подключения с пола).[/su_quote]

[su_quote]если вы используете енергоэфективное оборудование, не стоит прятать радиатор в нишу где будет слабая конвекция воздуха. Прятать радиатор и закрывать декоративными решетками возможно при монтаже высокотемпературных систем отопления создающих мощный конвективных поток.[/su_quote]

Примеры ситуаций или неправильный монтаж системы отопления дома

Мы сейчас не будем рассматривать катастрофическую проблему, где-то потекло или где-то вообще не греет. Рассмотрим несколько примеров, некачественный монтаж системы отопления.

Пример 1. Неправильный монтаж системы отопления, зауженный диаметр.

Окончен монтаж отопления и система запущена. В суматохе ремонта проходит год и оказывается, что угловая комната при низких температурах на улице нормально не прогревается, и итог- монтаж системы отопления выполнен некачественно. И начались дополнительные расходы: меняется циркуляционный насос и заменяется батарея на большую, но увы, проблема оказывается в трубопроводе, заужен диаметр во время монтажа системы отопления (это распространённое явления при монтаже отопления из полипропиленовых труб человеком низкой квалификации). Труба лежит в стяжке, проходит через несколько комнат, а всех соединений никто уже и не помнит. А на полу уже лежит хороший паркет/ламинат/плитка и разбивать все это как-то не хочется. И по факту система не имеет протечек, радиатор немного прогревается, но полностью свою функцию увы не выполняет.

Пример 2. Монтаж системы отопления — водяного теплого пола.

В современном доме водяной теплый пол уже является неотъемлемой частью системы отопления. Он имеет свои хитрости и сложности. На объекте, который приходилось доделывать, столкнулся с проблемой что некоторые не знают какой уровень стяжки нужен над трубой теплого пола. Из-за чего прогревание теплого пола в помещении проходит неравномерно.

Монтаж систем отопления

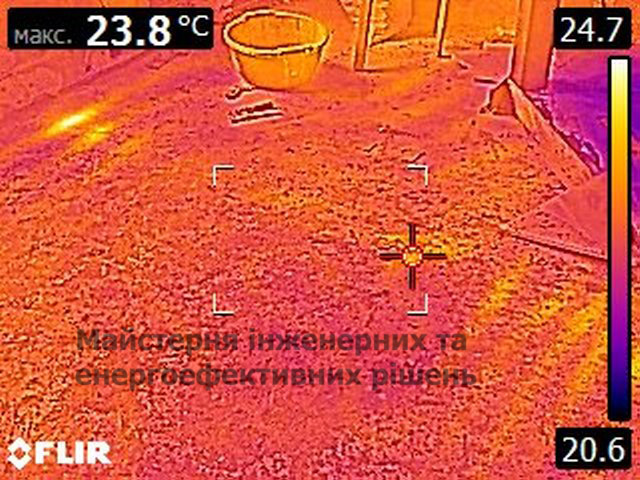

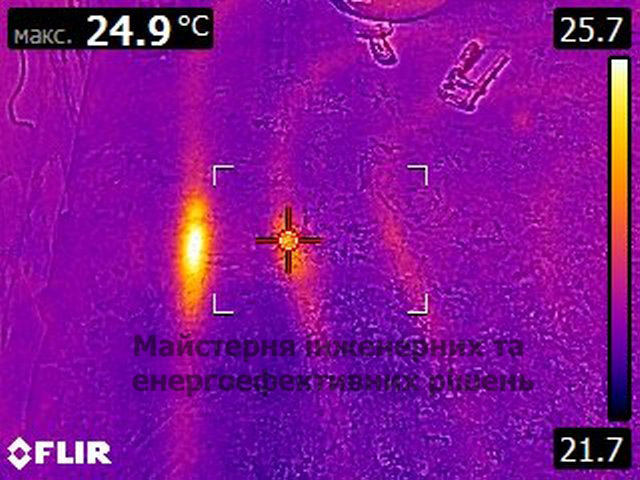

С помощью тепловизора возможно увидеть неравномерное распределение температуры по поверхности пола.

распределения теплаВодяной теплый пол тепловизор

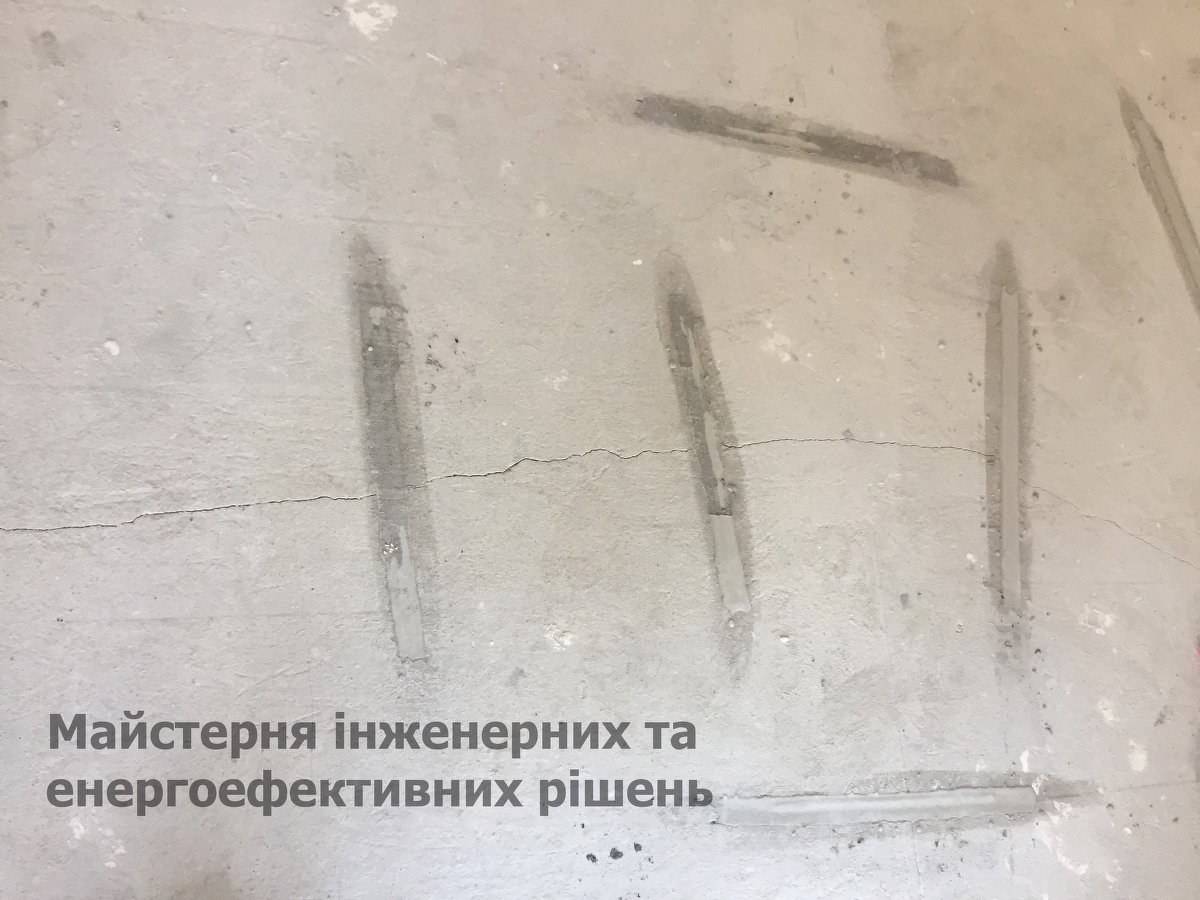

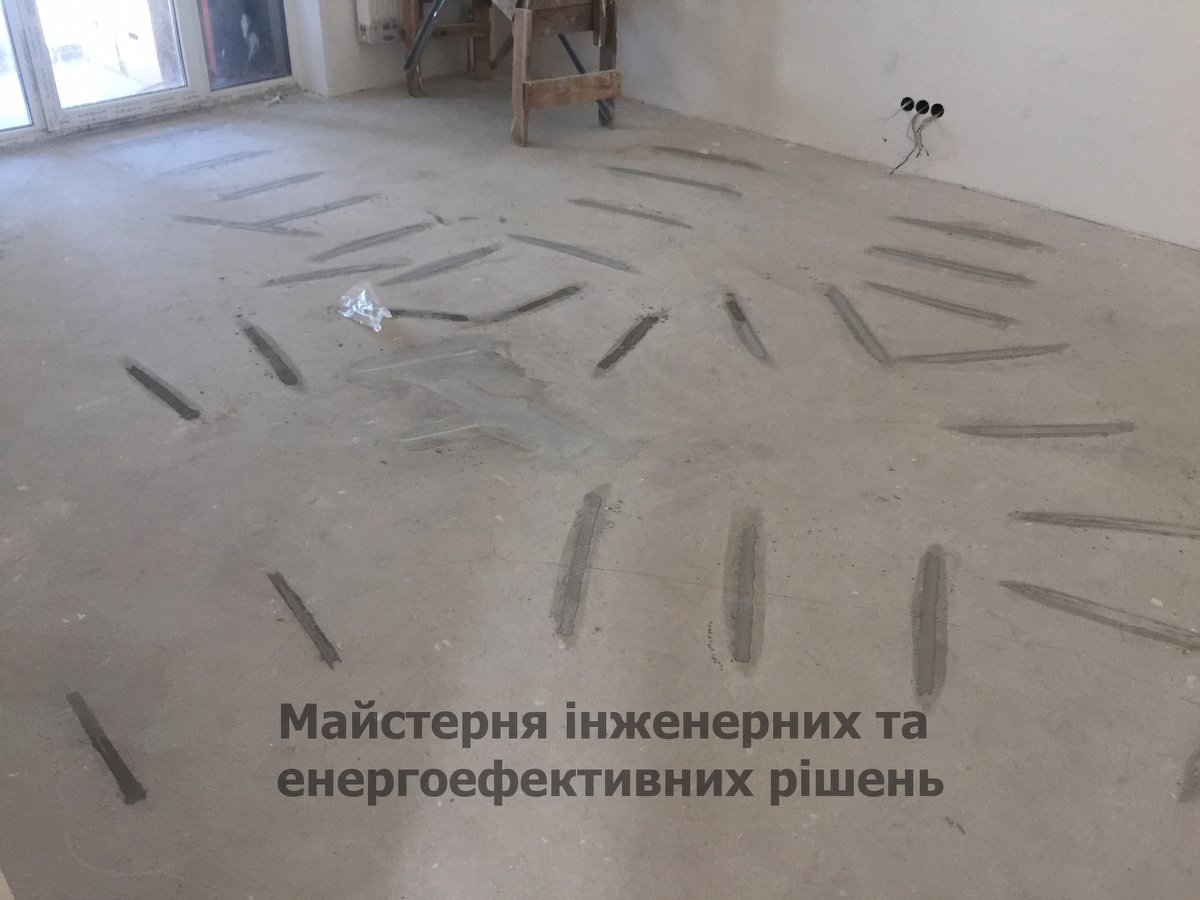

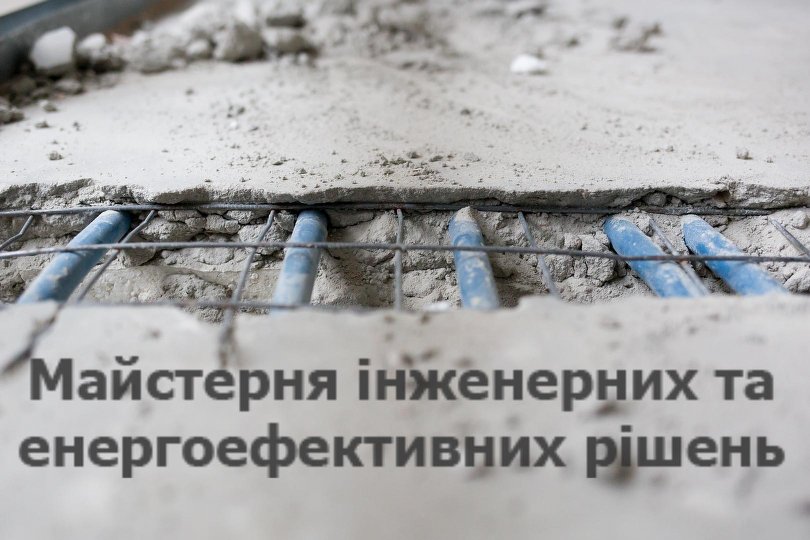

На другом объекте, где делалась нами топочная, оказалось, что мастера не знают, как правильно заливать стяжку теплого пола из-за чего она просто растрескалась. Нарушение технологии монтажа систем отопления. На фото мастера пытались остановить растрескивание стяжки.

Пример 3. Монтаж отопления в Киеве, низкотемпературная радиаторная система которая работает с тепловым насосом.

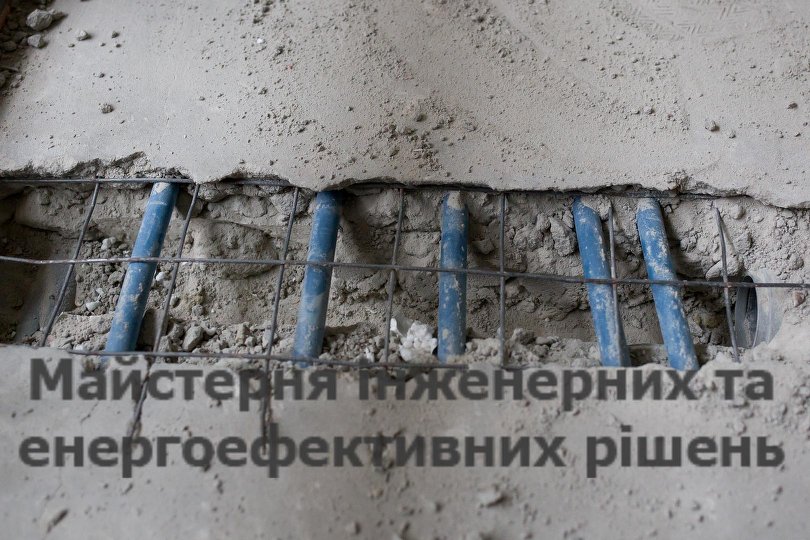

Итак, диаметры посчитаны правильно, радиаторы подобраны низкотемпературные и необходимой мощности. Но во время монтажа системы отопления не уделили должного внимания утеплению труб. В стяжке  проложили в некачественном утеплителе либо в стандартной гофре, которую очень часто используют в многоэтажках.

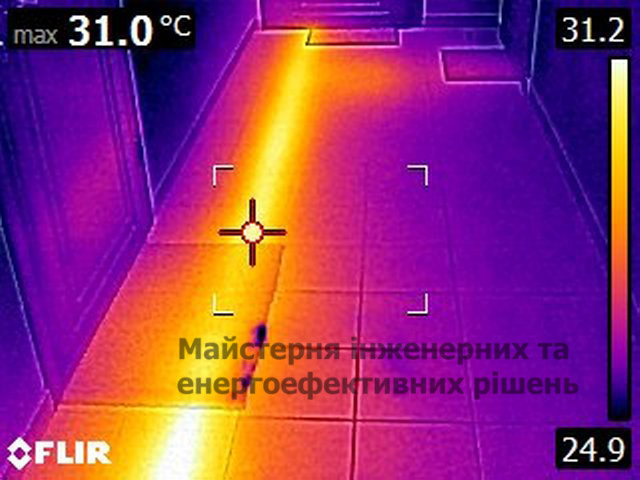

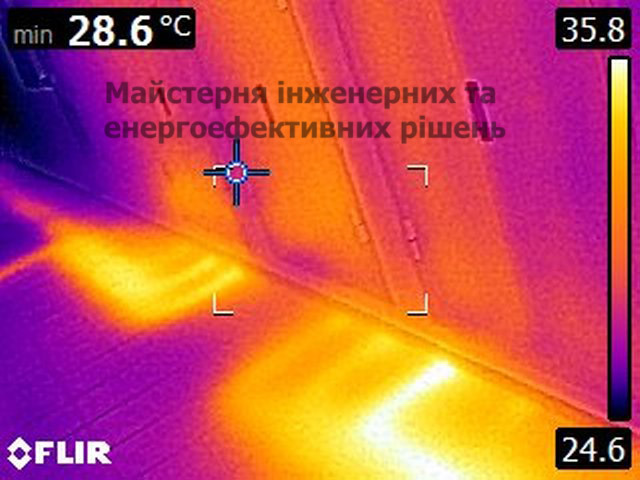

На фото ниже видим, что монтаж систем отопления в многоэтажке сделан правильно, но те трубы, которые разбегаются от распределительного коллектора на этаже нагревают пол общего коридора минимум до 24⁰С, а там, где проходят трубы до 31⁰С. Тепло теряется по пути до квартир, куда необходимо транспортировать и за этот платят жильцы этажа. При необходимой температуре в общем коридоре 18⁰С, фактическая составляет 22-24⁰С. Это тот перегрев, которого можно избежать.
