Я не знаю более противоречивое устройство на рынке, обеспечивающее отопление дома, как тепловой насос. Огромное количество мифов, непонимания, споров окружают тепловой насос и ставят под сомнение не только эффективность, но и работоспособность устройства. Так давайте разберемся, что такое тепловой насос и какие виды бывают.

Пропустим историю создания и эволюцию, обратим только внимание на первые фактические существующие модели на европейском рынке для отопления и нагрева горячей воды в частном доме:

Первый тепловой насос NIBEТепловой насос

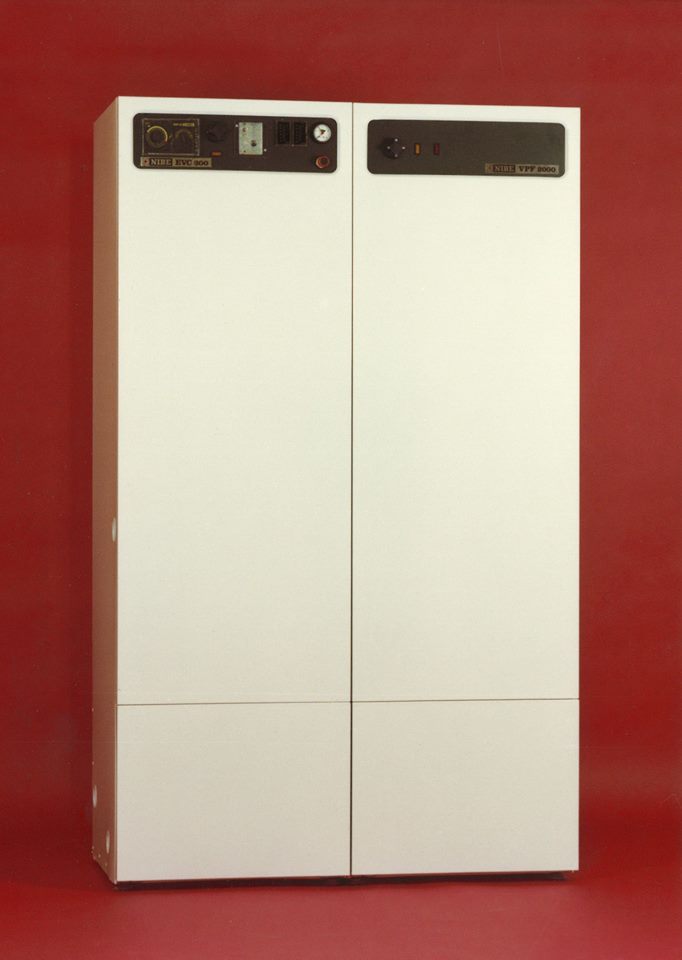

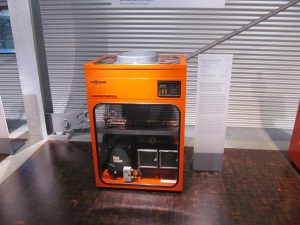

Первый тепловой насос NIBE Fighter Twin 1981 год.Первый тепловой насос VIESSMANN L08 1980 год

Принцип работы хорошо представлен в фильме снятым киевской киностудией научно-популярных фильмов «КИЕВНАУЧФИЛЬМ» в 1986 году. Рекомендация министерства образования использовать фильм «Тепловые насосы» как учебное пособие для высших учебных заведений избавляет от подозрений в неэффективности оборудования.  В фильме советую обратить внимание на разделы:

  •  «Источники низко потенциальной теплоты» (4:32) или откуда возможно взять бесплатное тепло которое тепловой насос может использовать рационально.
  •  «Тепловой насос для частных домов» (9:36). Уже в 1986 году технология использовалась в частном секторе в Латвии.
  •  «Тепловой насос большой мощности» (14:43). Отопление, нагрев горячей санитарной воды, охлаждение, а также нагрев плавательного бассейна используя тепло Черного моря. Санаторий «Дружба» г. Ялта (1986 год).

Так что тепловой насос уже имеет свою историю использования в нашей стране. Другое дело что за последние 10 лет, как я непосредственно занимаюсь инженерными системами, интерес растет в сегменте строительства частных домов. И если раньше людей интересовали в основном газовые котельные, то сейчас все больший процент коммерческих предложений предусматривают изначальный расчет под тепловой насос либо «посчитайте как вариант».

Что на сегодняшний день нам предлагает рынок альтернативной энергетики либо в каких вариациях представлен тепловой насос?

Основными различиями выступают всего два параметра, а именно «откуда и как отбирается тепло» и «какой среде отдается»:

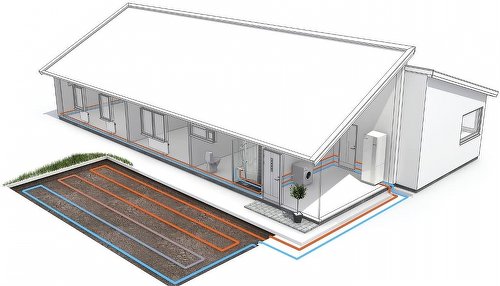

Геотермальный тепловой насос также его еще называют грунтовым.

Наиболее распространённое применение — это отбор тепла от земли (грунта) и передача этого тепла воде, которая циркулирует в системе отопления. В обиходе его называют «Тепловой насос грунт-вода». Отбор тепла происходит с помощью системы закольцованных трубопроводов (геотермального контура), уложенных в грунт. Жидкость циркулирует по трубопроводам отбирая тепло от земли, далее это тепло получает тепловой насос и повышая потенциал, уже с требуемой температурой отправляет его в систему отопления, где теплоноситель циркулирует и отдает тепло. Конструктивная особенность отбирать тепло с помощью циркулирующего контура позволяет использовать тепловой насос с множеством источниками низко потенциального тепла. Мы также можем отбирать тепло от рек, озер, верхних грунтовых вод, вытяжной вентиляции, сточных вод, излишков тепла кухни ресторана и т.д. Вариантов множество.

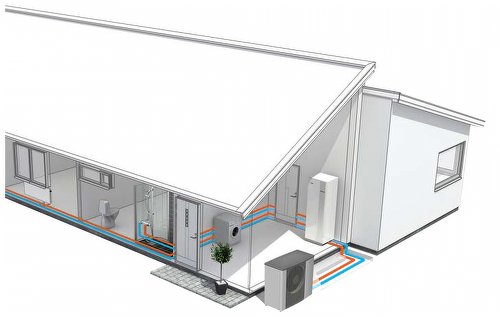

 Тепловой насос воздух-вода.

Тепловой насос воздух-вода

  1. Данный вид отбирает тепло от уличного воздуха, повышая его потенциал, и уже с нужной температурой отдает его теплоносителю системы отопления либо используется нагрев горячей санитарной воды. В данном варианте не требуется дополнительный контур так как конструкцией предусмотрены вентилятор, который большой объём воздушного потока направляет в теплообменник, а он в свою очередь отбирает это тепло. Подробнее про тепловой насос воздух-вода.

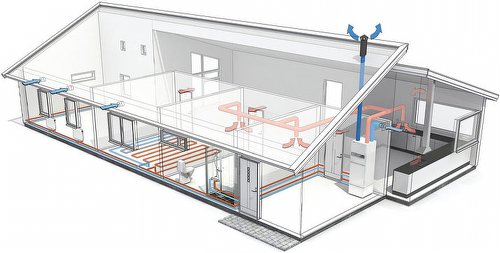

Вентиляционный тепловой насос.

Отбирает тепло от отработанного вентиляционного воздуха. Каждый раз когда вы открываете окно в холодное время года то тепло помещения просто выбрасывается на улицу через вентиляционные каналы.

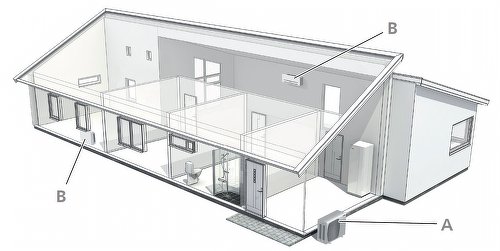

Тепловой насос тип «воздух-воздух».

Тепловой насос воздух-вода

Отбирает тепло от уличного воздуха, повышает его потенциал и с необходимой температурой отдает тепло помещению воздушным потоком. Конструкция точно такая же как у привычного кондиционера только тепловой насос может работать с температурой до -20 ⁰С уличного воздуха, отапливая помещение.

Конкретного фаворита среди представленных вариантов выделить сложно, все зависит от поставленного технического задания.
