Тепловой насос – самое экономичное отопительное устройство на современном рынке теплотехники. Установка теплового насоса снизит Ваши ежемесячные расходы на отопление, нагрев горячей воды, охлаждение, нагрев бассейна и т.д. в несколько раз, нежели использование других видов топлива. При всех преимуществах такого решения все же есть один недостаток. И недостаток этот его цена. Установка теплового насоса требует высоких изначальных инвестиций. Период окупаемости может быть значительным. Потому непосредственно монтаж теплового насоса и его качество напрямую зависит от окупаемости решения.

Один из основных преимуществ при котором установка теплового насоса окупается быстрее – это отсутствие дорогостоящего периодического сервиса. Большинство котлов требуют периодического обслуживания. Пелелтный котел необходимо чистить довольно часто. Газовому котлу необходимо уделять внимание хотя бы раз в год. А вот тепловой насос может работать без постороннего вмешательства. И качество монтажа теплового насоса влияет на это напрямую. На примере установки геотермального теплового насоса рассмотрим объём работ необходимых для выполнения.

  1. Установка теплового насоса. Этапы.
  2. Монтаж теплового насоса. Геотермальный контур.
  3. Установка теплового насоса NIBE F1245/ F1255. Требования к помещению.
  4. Монтаж теплового насоса NIBE F1245 / F1255

Установка теплового насоса. Этапы.

 Установка теплового насоса грунт/вода состоит из нескольких этапов:

  • подбор геотермального теплового насоса
  • расчет геотермального контура
  • монтаж геотермального контура
  • установка теплового насоса и подключение к геотермальному контуру, системе отопления/охлаждения, нагрева горячей санитарной воды и т.д.
  • первый пуск и наладка работы системы теплового насоса

Всегда стоит помнить, что важна не только установка теплового насоса, а система отопления в целом. Максимальная эффективность работы теплового насоса достигается при минимально возможной температуре подающей линии отопления. Чем ниже температура системы отопления, тем эффективнее работает тепловой насос. Учитывая это, необходимо создать технические условия, при которых тепловой насос и система отопления будут давать максимальный эффект.

Монтаж теплового насоса. Геотермальный контур.

Геотермальный контур — это большой теплообменник для отбора тепла от земли. Далее это тепло отправляется на тепловой насос, который повышает его потенциал и отправляет в систему отопления.

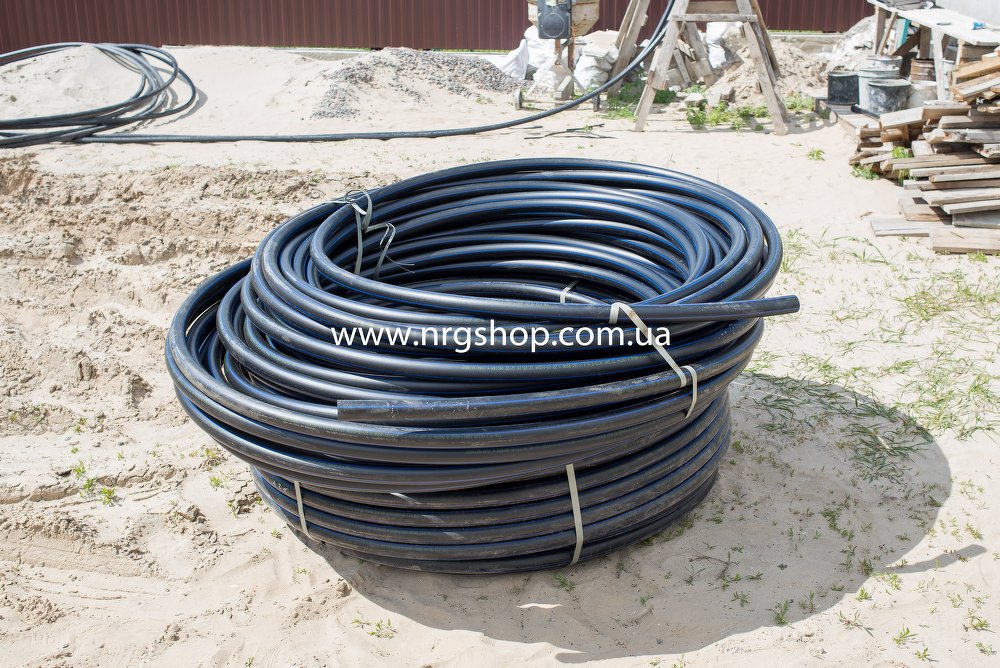

В нашем проекте предусмотрено 5 зондов по 50 метров глубиной. На объект завозится полиэтиленовая труба SDR 17.

установка теплового насоса , труба земляного контура

Окончанием зона выступает U-образный наконечник зонда или наконечник геотермального зонда. Зонды предварительно опрессовываются, проверяются давлением.

[su_custom_gallery source=»media: 886,887″ link=»lightbox» width=»255″ height=»255″ title=»always»]

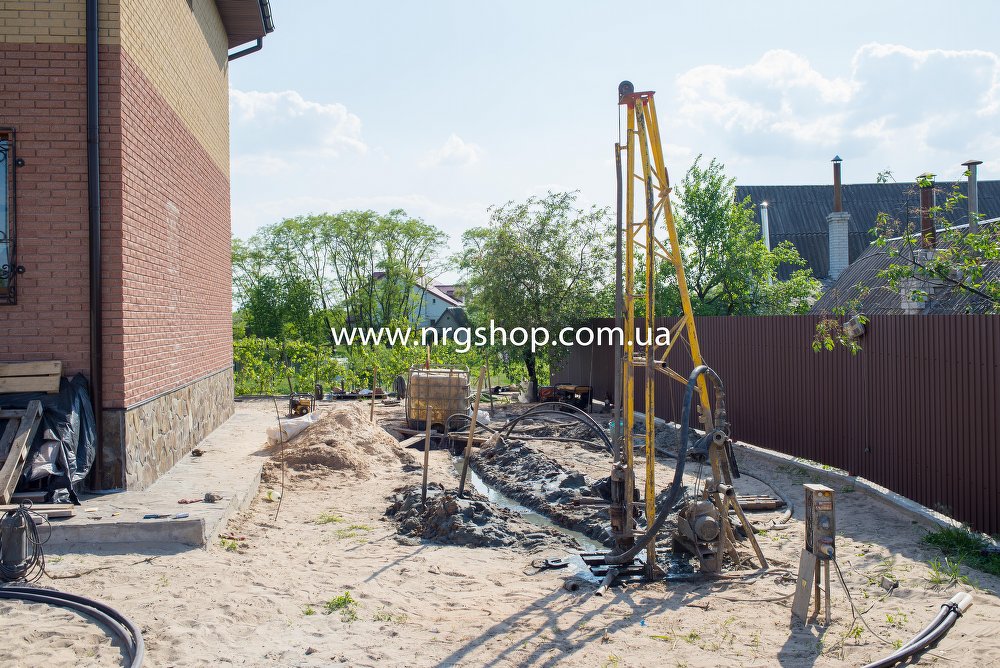

После подготовки и проверки зондов начинается бурение скважин. В нашем случае бурение проходит в основном по мягким породам и на глубину до 50 метров. Для мягких пород достаточно переносной буровой установки, которая подключается к электричеству.

скважина под тепловой насос, земляной контур теплового насоса

В случае более плотных пород или большей глубины уже необходимо более мощную буровую установку. Также при отсутствии электричества и подключение к воде необходимо заказывать буровую на базе автомобиля и отдельно водовоз.

Скважина под тепловой насос не требует обсадной трубы как скважина под воду. Просто бурится скважина и в нее вставляется уже подготовленный зонд под давлением. Обязательно после установки зонда скважина заливается бентонитовой смесью.

[su_custom_gallery source=»media: 889,890″ link=»lightbox» width=»255″ height=»255″ title=»always»]

Приямок геотермального контура

Параллельно с зондами подготавливается приямок для размещения коллектора геотермального поля. Коллектор может также размещаться в топочной где установлен тепловой насос, но в данном случае его стоит очень хорошо тепло изолировать.

[su_custom_gallery source=»media: 912,891″ link=»lightbox» width=»255″ height=»255″ title=»always»]

В приямке устанавливается коллектор, на который сходятся все зонды. Между приямком, в котором расположен коллектор и зондами прокапываются траншеи. В траншеи укладываются трубопроводы зондов и отправляются на подключение к коллектору. Каждый зонд отдельно подключается к коллектору.

[su_custom_gallery source=»media: 911,910,892″ link=»lightbox» width=»255″ height=»255″ title=»always»]

Отдельно линия от коллектора прокладывается в топочную где планируется установка теплового насоса. С помощью алмазореза пробуриваются отверстия через которые будет организован ввод труб в топочную к тепловому насосу. Я сторонник отдельного приямка с коллектором, что бы в дом входило только две трубы, а не 10. Но при разных технических условиях иногда выгоднее в топочную заводить все трубы. Но если топочная ниже уровня земли и на участке высокие грунтовые воды –то обойтись двумя отверстиями с хорошей гидроизоляцией.
