Дистанционное управление отоплением с помощью интернет термостатов SALUS

   Использование современных комнатных интернет термостатов для мониторинга и управления отоплением  через сеть Интернет. В статье «Комнатный термостат. Требования для комфортного и экономного отопления частного дома» мы рассмотрели основные требования к современным комнатным термостатам. Расмотрим на установленом мной примере установку и настройку комнатных терморегуляторов Salus, обьединение их в одну сеть. а также управление системой отопления через интернет.

Современные комнатные интернет термостаты для дистанционного управления климатом в доме.

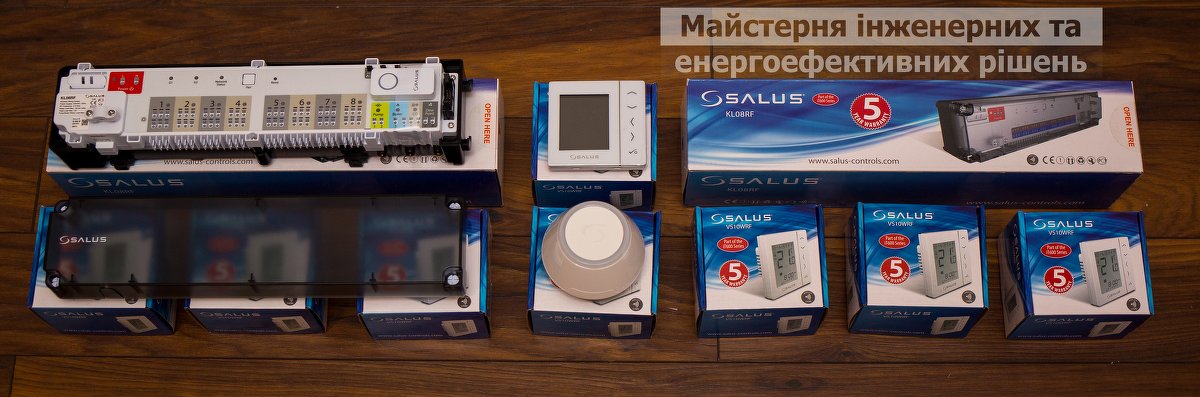

   Частный дом, в котором был смонтирован водяной теплый пол, разделенный на 20 контуров. Дом разделен на 9 зон, каждой из них должен управлять интернет термостат SALUS. Учитывая требования прошлой статьи был выбран комплект:

Дистанционное управление отоплением, интернет термостат

  1. Комнатный интернет термостат SALUS VS10RF (питание подключается от сети) – 8 шт. (в нашем случае это SALUS VS10WRF (W обозначает цвет белый, если B то черный))
  2. Комнатный интернет термостат SALUS VS20RF (питание от батареек) — 1шт (в нашем случае SALUS VS20WRF (W обозначает цвет белый, если B то черный)).
  3. Центр коммутации SALUS KL08RF -2 шт. (у нас два отдельных этажа с отдельными циркуляционными насосами и 9 зон) для дистанционного объединения элементов системы.
  4. SALUS UGE600 – устройство для организации системы дистанционное управление отоплением через интернет с помощью компьютера или смартфона.

   Монтаж комнатных термостатов и компонентов SALUS

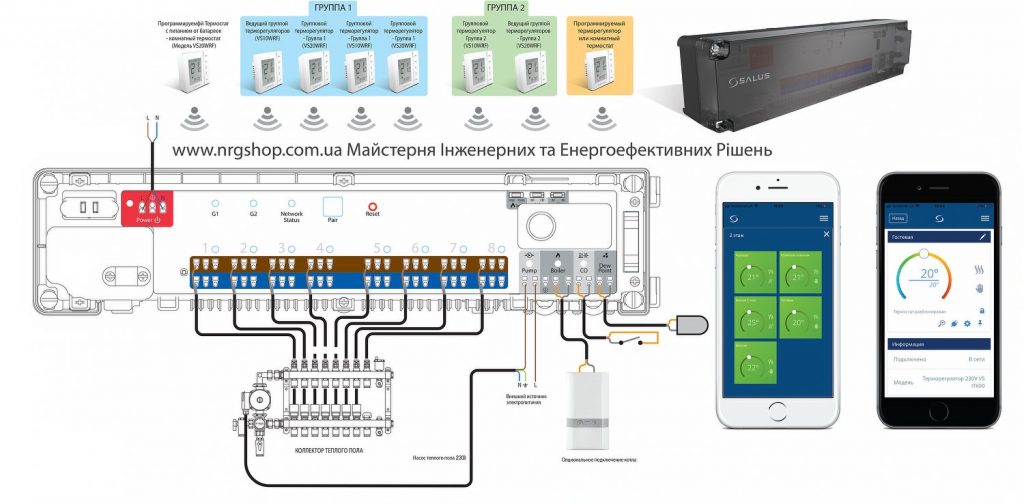

Мы рассматриваем систему управления SALUS и комнатные термостаты. Дистанционное управление отоплением SALUS и что для этого нужно. Принципиальная схема:

Схема подключения дистанционного управления отоплением

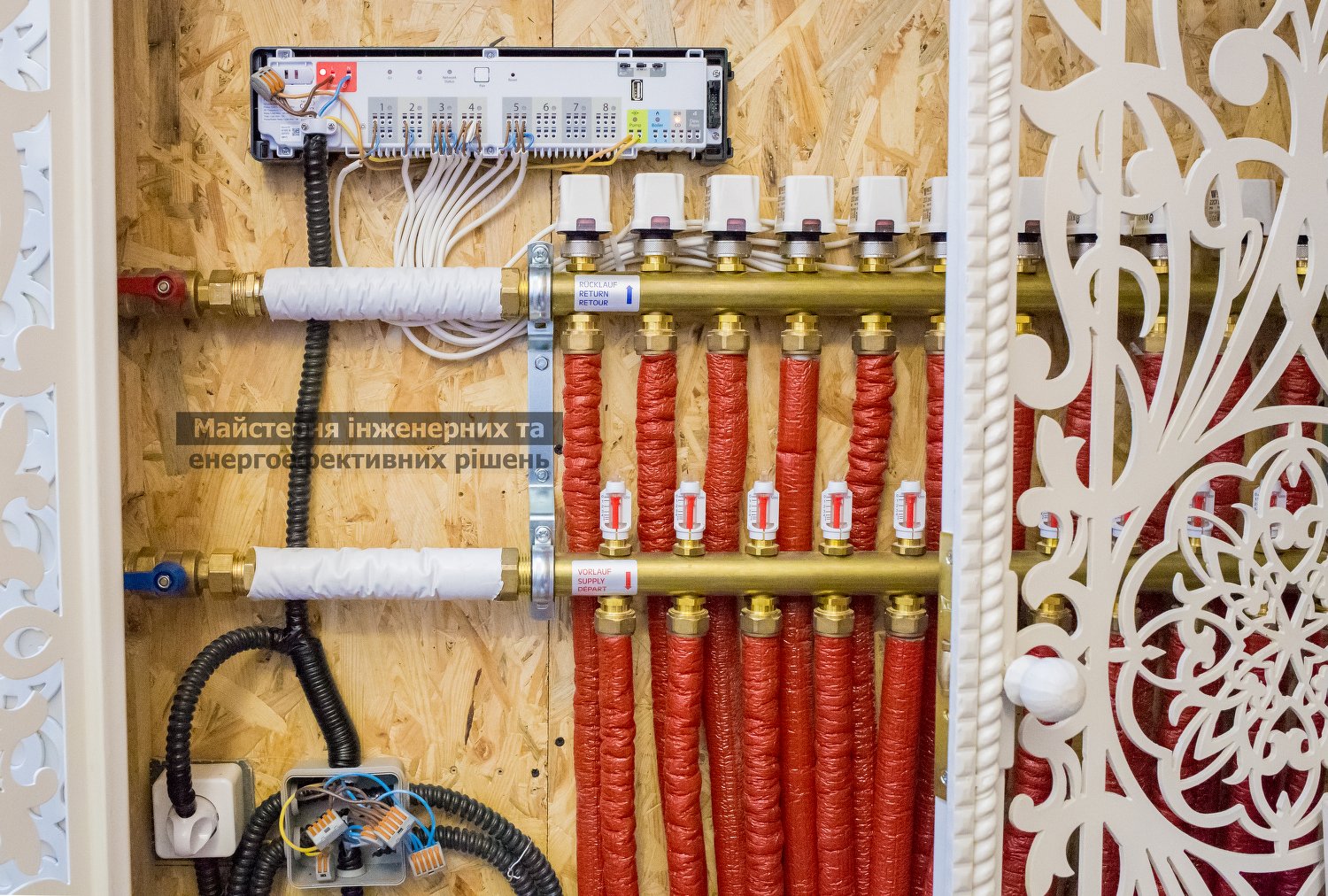

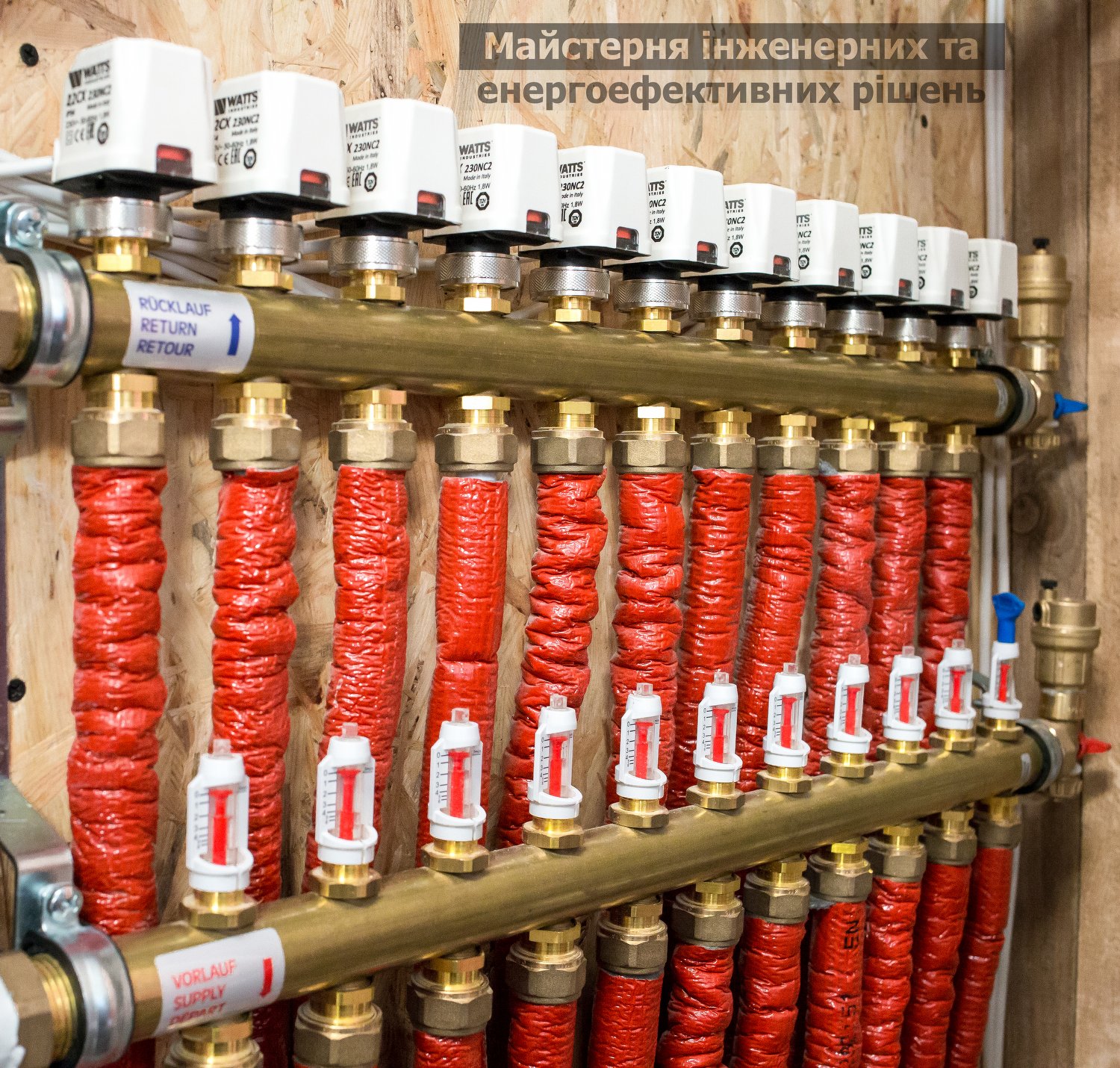

   В доме уже установлены коллекторы системы водяной теплый пол с сервоприводами WATTS. Выбирая систему дистанционного управления отоплением, не требуется отдельно покупать сервопривода. При модернизации Вы можете использовать уже установленные, главное выставить режим работы сервопривода (нормально открытый или нормально закрытый).

Дистанционное управление отоплением, коллектор водяного теплого пола

   Мы уже определились что нам нужен интернет термостат для дистанционного управления отоплением. В прейскуранте Salus в  системе iT600 представлены два варианта это SALUS VS10RF и SALUS VS20RF.

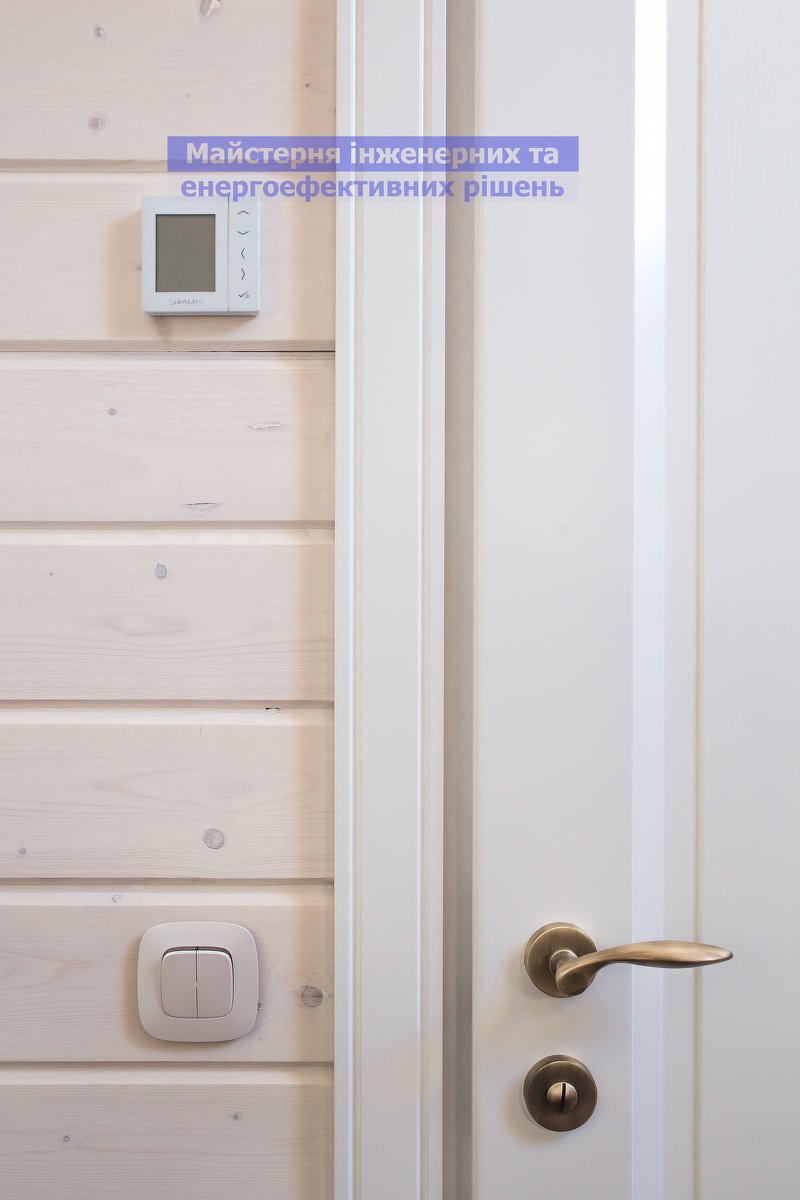

   Изначально были определены места где будут располагаться комнатные термостаты. В этих местах были установлены подрозетники и подведен двухжильный кабель питания 220В. Интернет термостат SALUS для дистанционного управления отоплениемОбращаю Ваше внимание, что желательно изначально знать какие комнатные термостаты будут установлены и под них проложить необходимый кабель, есть варианты где к термостату необходимо подводить четырехжильный кабель и плюс двужильный под дополнительный датчик, а в вариантах как REHAU NEO необходимо минимум трехжильный кабель, а при работе с таймером то четырехжильный кабель. Если изначально это не запроектировать, то уже вряд ли можно что-то изменить, ведь сложно вытянуть заштукатуренный кабель и очень повезет если кабеля управления проложены в гофре повышенного диаметра для легкой перетяжки.

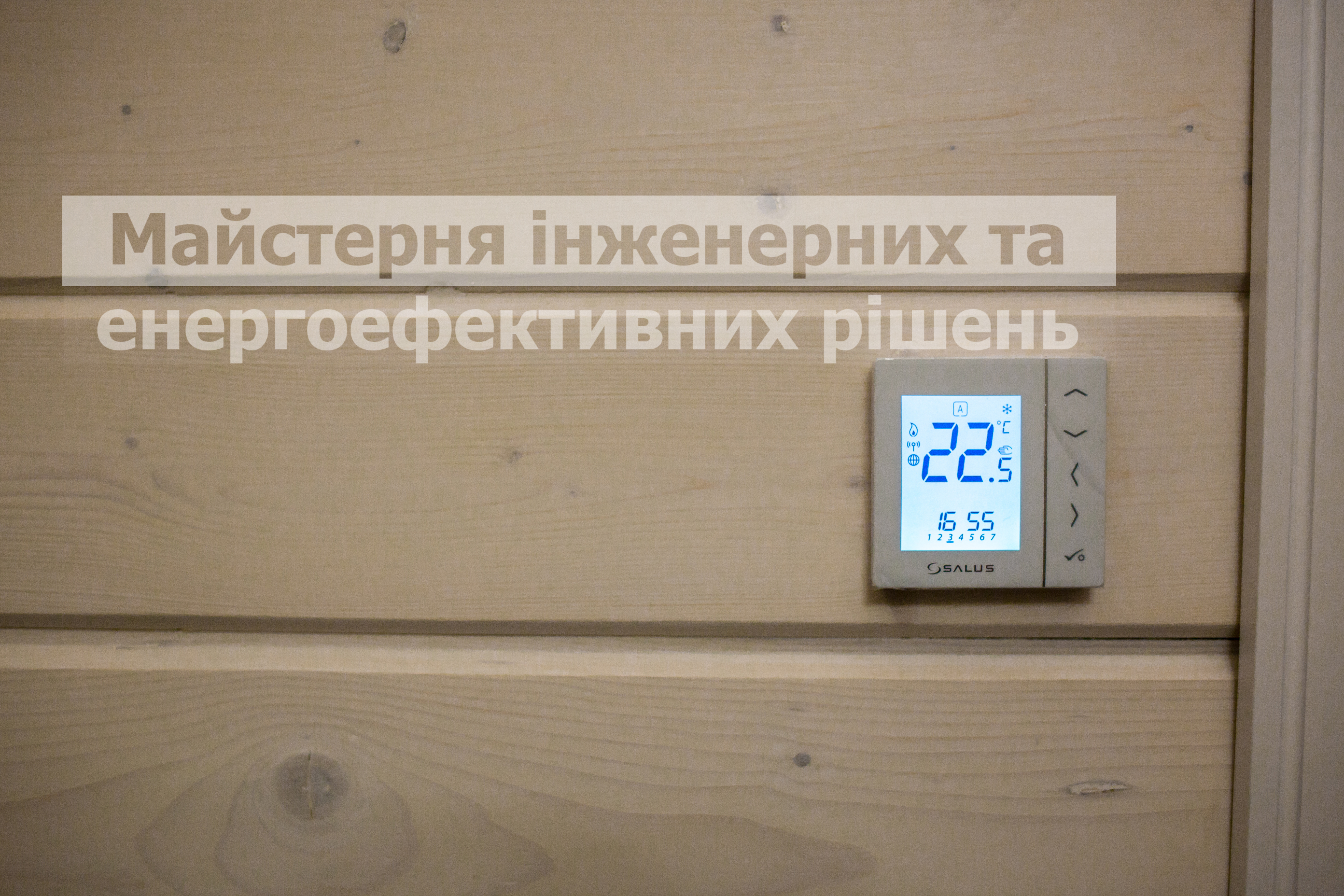

Комнатные термостаты SALUS VS20RF

    В нашем случае нас интересовало только питание комнатного термостата и был подведен двужильный кабель. Разница между термостатами SALUS VS10RF и SALUS VS20RF в том, что первый работает от сети 220В, а второй от батареек ААА. Потому можно не заморачиваться и установить комнатные термостаты на батарейках SALUS VS20RF. Но на мой взгляд, так как SALUS VS10RF монтируется в подрозетник и основная глубина термостата прячется в стену, выглядит более аккуратнее и не требует дополнительного внимания в виде замены батареек. Но все же пришлось докупить один беспроводной комнатный термостат SALUS VS20RF, так как на месте монтажа термостата хозяева дома захотели поставить шкаф. А под беспроводной термостат было найдено новое место.

  Смонтировать комнатный интернет термостат SALUS не сложно. Устанавливается как обычная розетка в подрозетник. Подключается только кабель питания термостата (при необходимости, дополнительный датчик, например, датчик пола).

   Также довольно просто подключается центр коммутации SALUS KL08RF.

Дистанционное управление отоплением SALUS

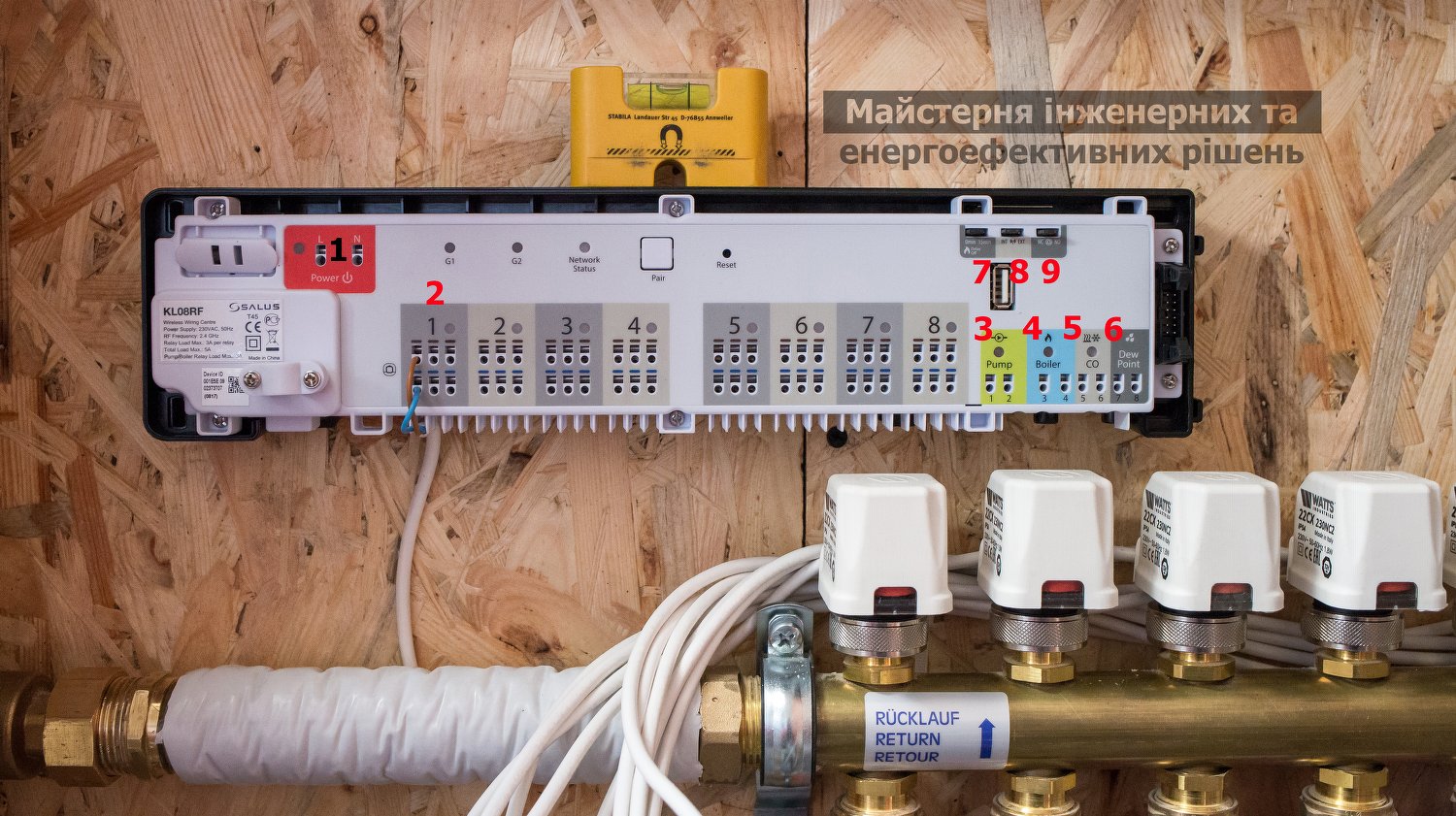

   Обозначения на лицевой панели центра коммутрации SALUS помогают легко ориентироваться. Из основных элементов:

  1. Подключение питания SALUS KL08RF.
  2. Подключение сервоприводов. На один комнатный интернет термостат SALUS возможно подключить до 3 зон теплых полов.
  3. Подключение циркуляционного насоса. В нашей системе на каждый этаж установлен свой циркуляционный насос. Когда каждый комнатный интернет термостат передаст сигнал что отопление не требуется и термоголовки на каждой зоне будут закрыты то система отключит циркуляционный насос. Это дает дополнительную экономию, когда нет потребности в насосе то он не работает. И наоборот, если хотя бы один комнатный интернет термостат увидит, что температура помещения снизилась то передаст сигнал на открытие сервоприводов требуемой зоны, включит циркуляционный насос, а также подаст сигнал на включение котла (если это предусмотрено системой).
  4. Подключение котла. Дистанционное управление отоплением также обеспечивает включение тепло генератора (газового, электрического, твердотопливного котла) при условии, что хоть один из комнатных интернет термостатов увидит необходимость отопления.
  5. Разъем который отвечает в каком режиме работает система. Если разъем не замкнут — то система работает на отопление, при замыкании разъёма система переключается на работу в режиме охлаждения.
  6. Разъем подключения температурного датчика точки росы. В режиме охлаждения, при низких температурах влага из воздуха начинает конденсироваться на поверхностях, что бы этого не происходило с помощью данного датчика ограничивается температура поверхностей охлаждения.
  7. Переключатель режимов задержки включения котла. Данная функция позволяет включать котел сразу при необходимости отопления или с задержкой 15 мин.
  8. Функция наличия выносной антенны для увеличения дистанции принятия сигнала. Если центр коммутации SALUS находится далеко от интернет шлюза и комнатных интернет термостатов и сигнал не достает до каждого из элементов системы то требуется до установить дополнительную выносную антенну и активировать режим.
  9. Выбор режима работы сервоприводов коллектора водяных теплых полов. Нужно посмотреть какого типа установлены сервопривода(нормально открытые или нормально закрытые) и выбрать данный режим.

Дистанционное интернет управоение отоплением SALUS

   Дистанционное управление отоплением осуществляется с помощью интернет шлюза SALUS UGE 600. При подключении данного интернет шлюза SALUS все настройки и активация оборудования происходит через интернет. Что упрощает настройку системы управления. Подключение очень простое. Шлюз требует соединение через LAN кабель или WI-FI, а также подключение к розетке блока питания. В следующей части рассмотрим настройку системы дистанционного управления отоплением.

Интернет термостат для дистанционного управления отоплением

 Подключение всех устройств SALUS между собой.

Необходимые действия для коммутации системы управления отопления через интернет SALUS:

  1. Скачать приложение для смартфона и зарегистрироваться.

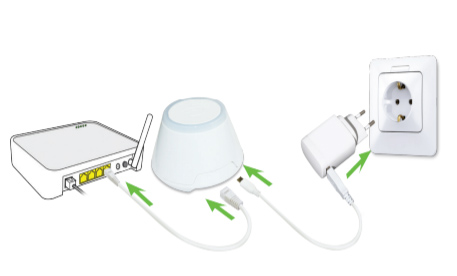

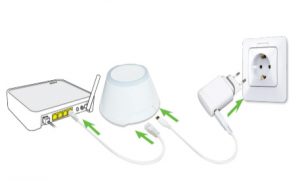

  2. Подключаем к сети и интернету многофункциональный интернет шлюз Salus UGE 600. Некоторое время интернет шлюз будет определяться сервером производителя, потому ждем пока он не поменяет цвет на синий.Управление отоплением через интернет
  3. Заходим в приложение в смартфоне. В приложении добавляем новое оборудование координатор SALUS UGE 600.
  4. После подключаем центр коммутации SALUS KL08RF. Подавая питание на SALUS KL08RF начнет мигать зеленый светодиод В приложении Smart Home добавляем новое оборудование и выбираем поиск. Система сама найдет центр коммутации и светодиод перейдет с режима мигания на постоянное свечение. Подключаем, называем и утверждаем.
  5. Необходимо подключить комнатный термостат. Вся информация при подключении будет отображаться на экране комнатного термостата. Информация на фото. Главное, чтобы термостат настроен был на определенную зону водяных полов где он установлен.

На это установка системы салус заканчивается. Мы получили систему комнатных интернет термостатов, и управлять каждой зоной теплых полов мы можем как в классическом стиле с каждого термостата, отвечающего за свою зону так и с помощью мобильного телефона или компьютера любым термостатом и системой отопления в целом через интернет с любой точки планеты. Данное решение позволяет в любой момент проверить состояние системы, а также изменить настройки. Функционал, который открывается рассмотрим в следующем разделе.

Управление отоплением через интернет смартфоном.

Система умный дом по управлению отоплением дома готова. Посмотрим какой функционал для нас открывается. Все управление будем рассматривать через приложение Salus Smart Home. Система комнатных термостатов контролируют каждую зону в доме что позволяет нам очень гибко проводить настройки. В приложении дом разделили на два этажа для удобства. Также у нас имеется умная интернет розетка SALUS.

[su_row][su_column size=»1/3″ center=»no» class=»»]дистанционное управление отоплением[/su_column] [su_column size=»1/3″ center=»no» class=»»]дистанционное управление отоплением[/su_column] [su_column size=»1/3″ center=»no» class=»»]дистанционное управление отоплением[/su_column][/su_row]

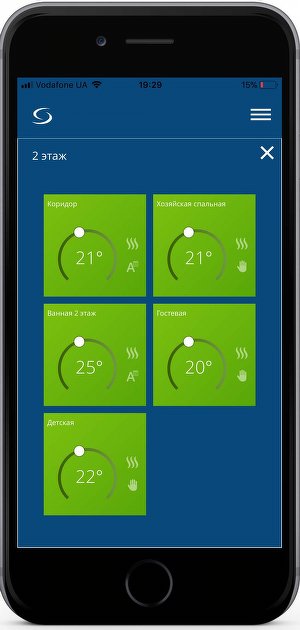

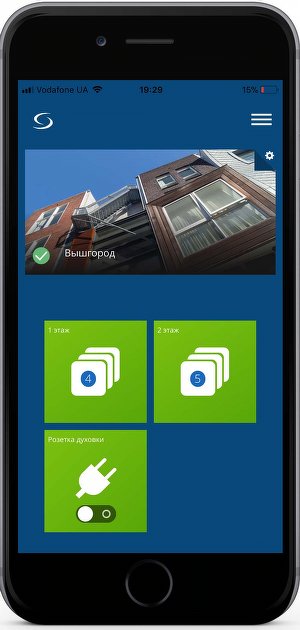

Открывая приложение, мы сразу попадаем в меню разделенное на два этажа. Выбирая требуемый нам этаж, мы видим фактические температуры, в помещении которые снимают комнатные термостаты. У каждого термостата свое имя, соответствующее определенной зоне обогрева. Цветом обозначается отапливается на данный момент помещение или нет. Если цвет зеленый, то помещение не отапливается, если оранжевый — то подается отопление.

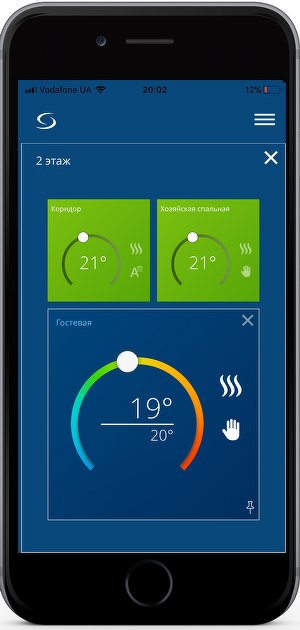

При выборе определенного помещения нам открывается больше информации по данному комнатному термостату. Мы видим «Фактическую температуру», «Установленную температуру», видим, что система работает в режиме отопления и в ручном режиме (возможно перейти на автоматический по расписанию).

Рассмотрим на примере детской комнаты настройки отопления. Если нам нужно получить более подробную информацию, которая запрограммирована в термостате, то необходимо перейти «Меню» — «Оборудование»- «Все оборудование». Нам откроется оборудование, сгруппированное как на главной странице. В нашем случае представлены «1 этаж», «2 этаж» и интернет розетка.

[su_row][su_column size=»1/3″ center=»no» class=»»]управление отоплением через интернет Salus[/su_column] [su_column size=»1/3″ center=»no» class=»»]Комнатный интернет термостат салус[/su_column] [su_column size=»1/3″ center=»no» class=»»]Комнатный термостат салус[/su_column][/su_row]

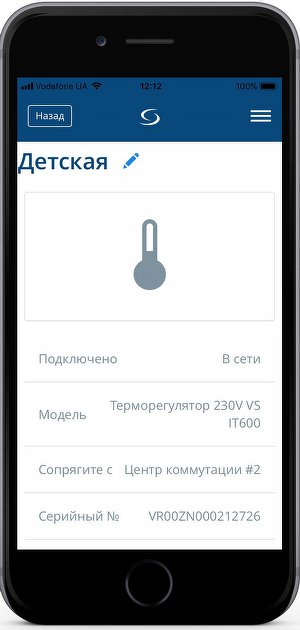

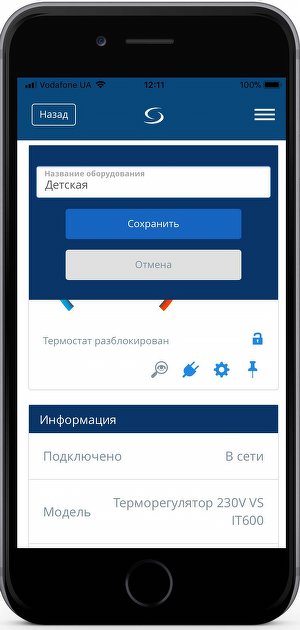

Находим комнатный термостат с необходимы нам помещением и выбираем. Нам открывается информация по интернет термостату, доступная с большим числом настроек. В верхней части располагается название и символ карандаш для изменения названия. Далее уже знакомая нам шкала температур фактической и установленной комнатного термостата. Сбоку знакомые значки режим отопления, режим работы по программе автоматический с переключением на ручное управление. Ниже представлена блокировка терморегулятора в виде замочка (открытого и закрытого). Ниже пиктограммы с права налево. Поиск устройства, умная розетка (можно привязать розетку к определенному термостату), настройки термостата, и прикрепление термостата (если выбрать данный пункт, то термостат пропадет с главного меню). Прокручивая ниже мы увидим настройку режима работы.

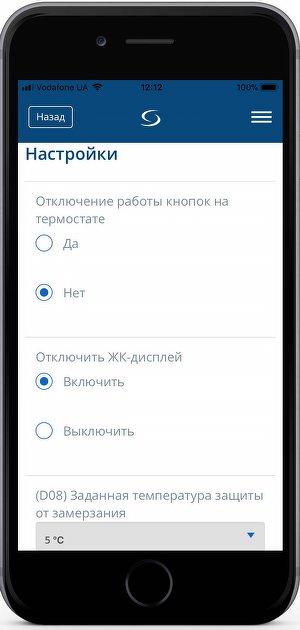

[su_row][su_column size=»1/3″ center=»no» class=»»]Комнатный термостат салус[/su_column] [su_column size=»1/3″ center=»no» class=»»]комнатный терморегулятор салус[/su_column] [su_column size=»1/3″ center=»no» class=»»]Выбирая настройки термостата перед нами откроется информация о термостате. Это название помещения, подключен ли он к сети, с каким центром коммутации сопряжен, его серийный номер, MAC-адрес и версия прошивки. В нижней части страницы управление термостатом в виде возможности отключения работы кнопок на термостате непосредственно в комнате. Также возможность отключения ЖК-экрана комнатного термостата, установка параметра защиты от замерзания и формат отображения времени в виде 12 или 24 часов.[/su_column][/su_row]



[su_row][su_column size=»1/3″ center=»no» class=»»]комнатный термостат салус[/su_column] [su_column size=»2/3″ center=»no» class=»»]

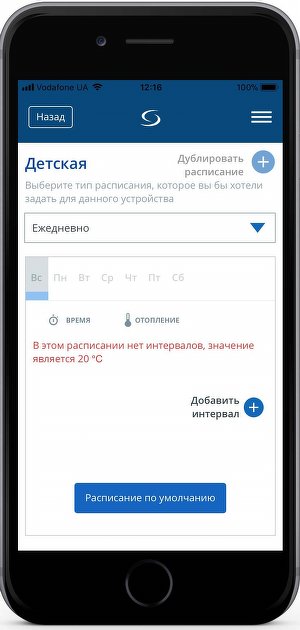

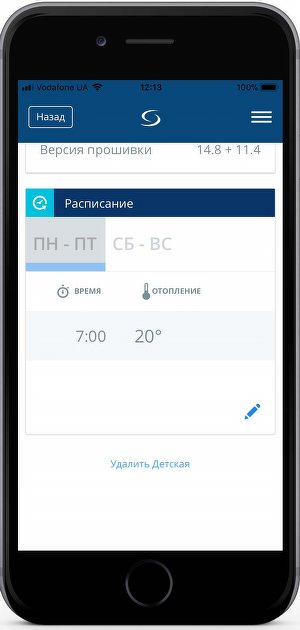

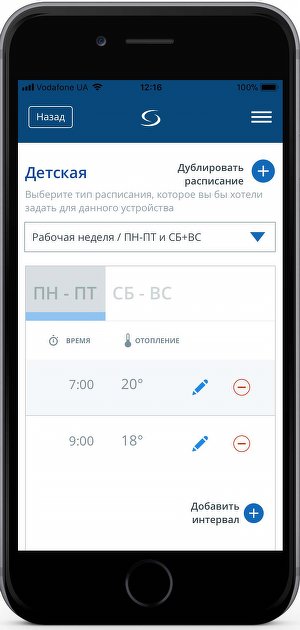

Ну и конечно основной параметр работы термостата системы отопления – это программирование режимов работы – Расписание. Выбирая расписание открывается меню настройки режимов. Первый параметр — тип расписания.

Существуют три типа расписания:

  • вся неделя с Пн по Вс – когда программируя один день он будет соблюдаться каждый день недели
  • две части недели с Пн по Пт и Сб+Вс. Отдельно программируется один день по которому будет работать терморегулятор с понедельника по пятницу и отдельно настраивается еще один день по которому будет работать терморегулятор в субботу и воскресенье
  • отдельно программируется каждый день недели

[/su_column][/su_row]

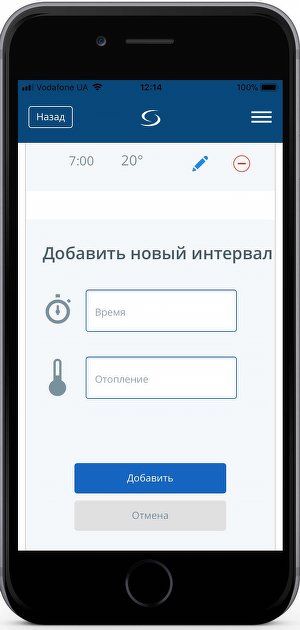

Рассмотри программирование одного дня выбрав тип расписания отдельно каждый день. Добавляя режим и температуру нужно помнить, что терморегулятор начнет выполнять эту температуру с установленного Вами времени.

[su_row][su_column size=»1/3″ center=»no» class=»»]Комнатный термостат салус[/su_column] [su_column size=»1/3″ center=»no» class=»»]Комнатны термостат салус[/su_column] [su_column size=»1/3″ center=»no» class=»»]Настройка комнатного интернет термостата салус[/su_column][/su_row]

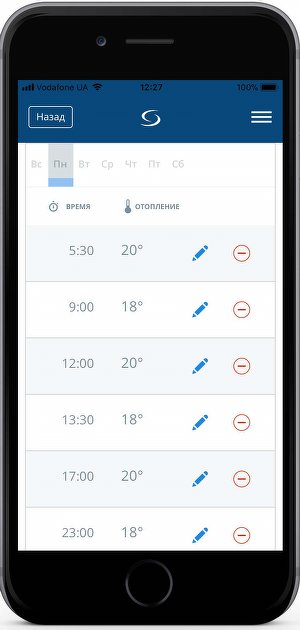

Рассмотрим один такой день. Мы запрограммировали на один день как на фото ниже.

  • наступает 5:30 утра и программа комнатного термостата дает команду поддерживать в помещении температуру 20⁰С. Допустим, все просыпаются в 6:30-7:00 и начинают готовится к рабочему дню или учебе. К этому времени система отопления подготовила комфортную температуру в помещении.
  • в 9:00 все разъезжаются и поддерживать комфортную температуру нет необходимости или, например, эта комната в течении дня посещаться не будет. Программа комнатного термостата снижает температуру в помещении до 18⁰С.
  • вы планируете сегодня обедать дома. По программе в 12:00 термостат начнет подготавливать комфортные 20⁰С. Вы приезжаете в 13:00, а уезжаете в 13:45. В 13:30 термостат перейдет на работу программы поддерживания 18⁰С в помещении.
  • в 17:30 начнется новый температурный режим и термостат даст команду сервоприводам открыться и поднимет температуру в помещении до 20⁰С и будет эту температуру поддерживать до 23:00, когда переключится в новый режим поддержания в помещении 18⁰С. А далее либо программа повторится, либо будет работать в новом установленном режиме.

Что мне понравилось в системе. Мы можем управлять полной схемой и это не только сервопривода коллектора. Также, когда дом не требует тепла центр коммутации отключает котел и циркуляционный насос, в случае нашего примера — то циркуляционный насос теплых полов.

Когда делают классическую схему подключения теплых полов без системы управления и регулирования то насос работает постоянно, а иногда даже круглый год. Обычно в таких случаях хозяину дома показывают электрический автомат, который нужно выключать весной и включать осенью. Если мы возьмем что мощность насос 100 Вт и перемножим на продолжительность отопительного периода, а это 4400 (полгода по 24 часа) часов, то получим что за сезон обычный циркуляционный насос теплых полов потребляет 440 кВт электрической энергии в год. При стоимости 1,68 грн/кВт (на 1.03.2017) электрической энергии мы получаем 739 грн. В год только на циркуляционный насос системы теплых полов площадью от 100 до 150 м2. В представленном примере таких этажей два. Потому использование современных систем экономит не только газ, а и электричество, используемое циркуляционными насосами системы отопления.

Система комнатных термостатов Salus позволяет управлять отоплением дома через интернет с любой точки земного шара. Salus объединяет много факторов позволяющие не только поддерживать необходимый микроклимат в помещении и тонко настраивать климат для максимальной экономии. С помощью современного и удобного интерфейса для мониторинга состоянием температуры дома, Вы всегда знаете, что в Вашем доме все порядке и когда это необходимо Ваш дом всегда встретит Вас теплом.
